Anforderungen des GEG an die Gebäudeautomation

Das neue Gebäudeenergiegesetz

Gebäude- und Hausautomatisierung
12.01.2024

Am 19.10.2023 wurden die Änderungen des GEG (Gebäudeenergiegesetz) im Bundesanzeiger veröffentlicht, sie treten am 1.1.2024 in Kraft. Im Vorfeld wurde das GEG sowohl in der Politik als auch in der Öffentlichkeit in Bezug auf die Anforderungen an die Wärmeerzeugung und einer anfangs geplanten Stilllegung von älteren Heizungen heftig diskutiert. Diese Thematik überschattete offensichtlich die ebenso enthaltenen Mindestanforderungen an die Gebäudeautomation im Nicht-Wohngebäude.

Inhaltsverzeichnis und Quicklinks

Zum besseren Verständnis des GEG ist es wichtig, die Querbezüge zwischen einigen Vorschriften zu verstehen. Graphisch wird dies in Bild 1 dargestellt. Die gesetzlich erforderlichen Anforderungen an Gebäude in Bezug auf die Energieeffizienz werden in Deutschland durch das GEG geregelt. Dieses ist die nationale Umsetzung der auf europäischer Ebene beschlossenen energetischen Anforderungen an Gebäude über die EPBD (European Performance of Buildings Directive).

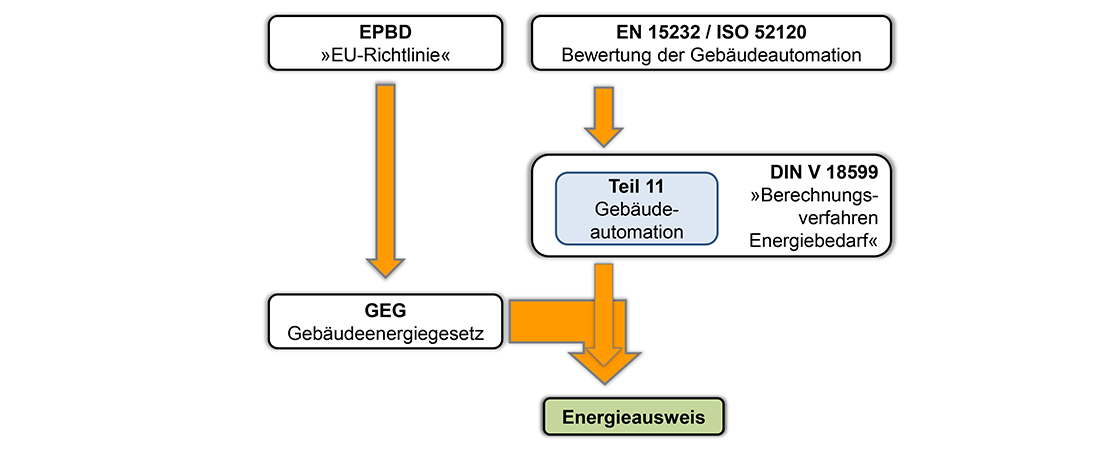

  • Zusammenhang zwischen den Vorschriften GebäudeautomationBild 1: Der Zusammenhang zwischen den Vorschriften© Krödel

Die derzeit gültige EPBD (Energy Performance of Buildings Directive) wurde am 30.5.2018 veröffentlicht. Während die Vorversion von 2010 noch keinerlei verbindliche Anforderungen an die Gebäudeautomation aufführte, stellt die EPBD 2018 genau hier weitreichende Anforderungen. Bereits zu Beginn lautet es: »Es ist wichtig, dafür zu sorgen, dass Maßnahmen zur Verbesserung der Gesamtenergieeffizienz von Gebäuden sich nicht nur auf die Gebäudehülle konzentrieren«. Im weiteren Verlauf werden erhebliche Anforderungen an die Digitalisierung des Gebäudesektors, die Installation von »selbstregulierenden Einrichtungen« und das kontinuierliche Monitoring gestellt. Letztlich wird die Einführung eines »Smart Readiness Indikators« gefordert, dessen Ermittlung im Wesentlichen auf Aspekten der Gebäude­automation beruht (s. »de« 3.2022, S. 46).

Die EN 15232 ermöglicht es, das energetische Einsparpotenzial durch Gebäudeautomation zu ermitteln. Sie enthält im Wesent­lichen eine Checkliste, die die Gewerke Heizung, Kühlung, Lüftung, Beleuchtung, Verschattung und Managementfunktionen systematisch hinterfragt. Auf Basis der Antworten werden Gebäude einer von vier Gebäudeautomations-Effizienzklassen A bis D zugeordnet. Derzeit wird die EN 15232 mit nur ganz wenigen Änderungen auf weltweite Gültigkeit als ISO 52120 umgestellt, und deshalb werden beide Normen synonym behandelt.

Die DIN V 18599 schreibt das grundlegende Bilanzierungsverfahren zur Berechnung des Energiebedarfs in Gebäuden vor und ist die Grundlage für die vom Energieausweises erforderlichen Daten. Der Teil 11 enthält Fragen zur Gebäudeautomation, die im Wesentlichen aus der Checkliste der EN 15232 stammten, wobei nur ca. die Hälfte der Anforderungen übernommen wurden. Das ist bedauerlich, da damit der Gebäudeautoma­tion ein Teil seiner Bedeutung verwehrt wird, aber ein erster Anfang ist gemacht. Beim Erstellen von Teil 11 wurden die »GA-Effizienzklassen« A bis D aus der EN 15232 als »Automationsgrade« bezeichnet, wobei das GEG diese wiederum als »Automatisierungsgrad« bezeichnet.



Anforderungen des GEG an die Gebäude­automation

Der Gesetzestext des GEG 2024 führt mehre Anforderungen an die Gebäudeautomation (GA) auf (Bild 2). Dabei ist die wesentlichste Stelle ein neuer Abschnitt »§ 71a Gebäude­automation«. Dessen Anforderungen sind im Kern wie folgt:

GEG 2024Bild 2: Im Gesetzestext des GEG 2024 finden sich verschiedene Anforderungen an die Gebäudeautomation© Hottgenroth
  • Nicht-Wohngebäude im Bestand mit einer Heizungs- bzw. Klimaanlage, deren Nennleistung 290 kW oder größer ist, müssen bis Ende 2024 mit einem GA-System des Automationsgrads B oder besser ausgestattet sein. Zusätzlich muss eine Energieüberwachungstechnik eingeführt werden, die die Daten über eine gängige und frei konfigurierbare Schnittstelle nach außen zur Verfügung stellt.
  • Neu zu errichtende Nicht-Wohngebäude müssen ab Anfang 2024 mit einem GA-System des Automationsgrads B oder besser ausgestattet sein. Im Detail ist es dabei etwas unklar, ob das für alle Nicht-Wohngebäude gilt oder nur für solche mit einer Heizungs-/Klimaanlage mit Nennleistung > 290 kW. Gemäß ersten juristischen Klärungen scheint aber tatsächlich ersteres der Fall zu sein, da die Forderung in einem neuen Absatz steht, der wiederum keine Einschränkung in Bezug auf die Nennleistung der Heizungs-/Klimaanlage enthält.
  • Bei den betroffenen Gebäuden muss zusätzlich sichergestellt werden, dass eine Kommunikation zwischen allen gebäudetechnischen Systemen und Anwendungen auch bei unterschiedlichen herstellereigenen Technologien und Geräten möglich ist. Das erfordert den Einsatz von standardisierten Protokollen – und dies nicht nur nach extern, sondern auch intern zwischen den Systemen und Anwendungen.



Automationsgrade gemäß DIN V 18599

Wie zuvor dargestellt, fordert das GEG an einigen Stellen den »Automationsgrad B oder besser« gemäß DIN V 18599-11. Die sich dadurch ergebenden Anforderungen werden im Folgenden aufgeführt. Dabei ist davon auszugehen, dass die Forderungen sich zunächst »nur« auf das Gewerk Heizung beziehen, da die Anforderungen im Gesetz in einem entsprechend thematischen Abschnitt aufgeführt sind (Bild 3). Aufgrund der expliziten Nennung der Kühlung sollten deren Automationsanforderungen ebenso betroffen sein. Automationsanforderungen an die Beleuchtung, Verschattung oder Lüftung, wie sie die DIN V 18599 Teil 11 ebenso beschreibt, sind nach ersten juristischen Einschätzungen nicht verpflichtend umzusetzen.

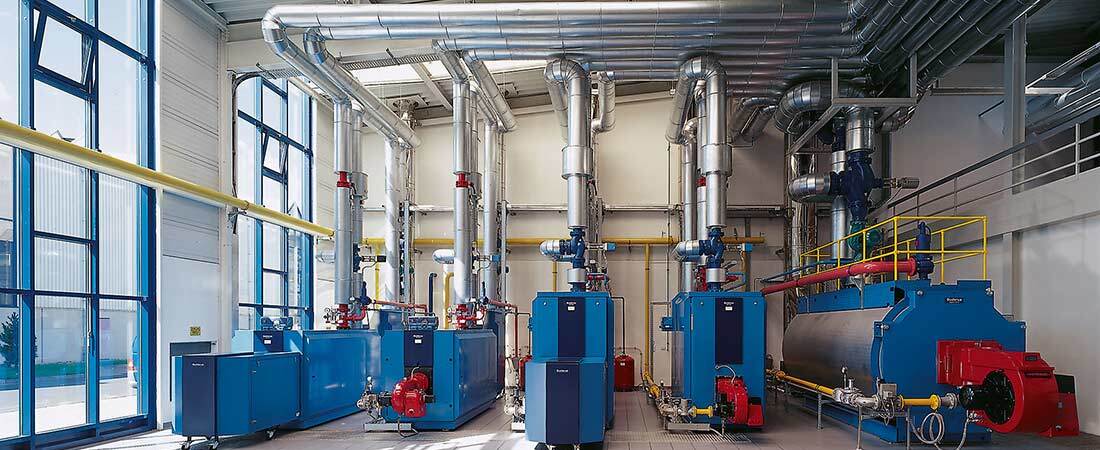

  • HeizungBild 3: Die Forderungen des GEG nach »Automationsgrad B oder besser« gemäß DIN V 18599-11 beziehen sich zunächst »nur« auf das Gewerk Heizung© Buderus

Die Anforderungen zur Erreichung des Automationsgrades B oder besser in den Bereichen Heizung und Kühlung sind im Wesentlichen:

  • Raumtemperaturregelung mit Kommunikation: Dies bedeutet, dass die Stell­einrichtungen elektronisch geregelt werden und kommunikativ miteinander verbunden sein müssen. Die kommunikative Verbindung muss dabei das Verteilnetz sowie den Wärme- bzw. Kälteerzeuger einschließen (siehe spätere Forderungen).
  • Die Vorlauftemperatur muss bedarfsgeführt erfolgen: Dies schließt den konkreten Wärme- und Kältebedarf in den Räumen ein; eine rein witterungsgeführte Vorlauftemperaturregelung basierend auf der Außentemperatur reicht explizit nicht aus.
  • Die Umwälzpumpen müssen mindestens differenzdruckgeregelt betrieben werden: Dies wird wohl in den meisten Fällen über entsprechende Pumpen umgesetzt; alternativ sind Drucksensoren in den Vorlauf- und Rücklaufkreisen sowie Anbindung an eine externe Steuerung möglich.
  • Die Wärme- bzw. Kälteerzeugung muss auf Basis einer »Raumtemperaturaufschaltung« erfolgen: Dies bedeutet, dass die konkrete Heiz- bzw. Kühllast aus den Räumen an den Erzeuger gemeldet werden muss, damit sich dieser entsprechend anpassen kann.



Checkliste zur Gewährleistung der gesetzlichen Erfüllung

Die folgenden Checklisten (Tabelle 1 bis 3) führen die sich in Summe ergebenden Anforderungen an die Automation auf – d.h. sowohl die Anforderung aufgrund des Automationsgrades als auch aufgrund anderweitiger Forderungen im Gesetzestext. Dabei formulieren die Checklisten die Anforderungen so, dass diese als Teil einer Ausschreibung oder Projektdokumentation (»funktionale Beschreibung«) verwendet werden können. Im Umkehrschluss: Sofern die Projektdokumentation entsprechende Textpassagen nicht enthält, wird die entsprechende Automationsfunktion wohl auch nicht umgesetzt. Die Texte sind dabei als Vorlage bzw. Beispiel zu verstehen und dürfen zur Anwendung angepasst werden, sofern der Sinn erhalten bleibt.

Wie zuvor beschrieben ist davon auszugehen, dass dies für Neubau-Nichtwohngebäude ab Anfang 2024 gilt. Bestands-Nichtwohngebäude müssen die Anforderungen nur dann bis Ende 2024 nachweisen, sofern die Nennleistung der Heizungs- bzw. Klimaanlage den Wert von 290kW übersteigt.

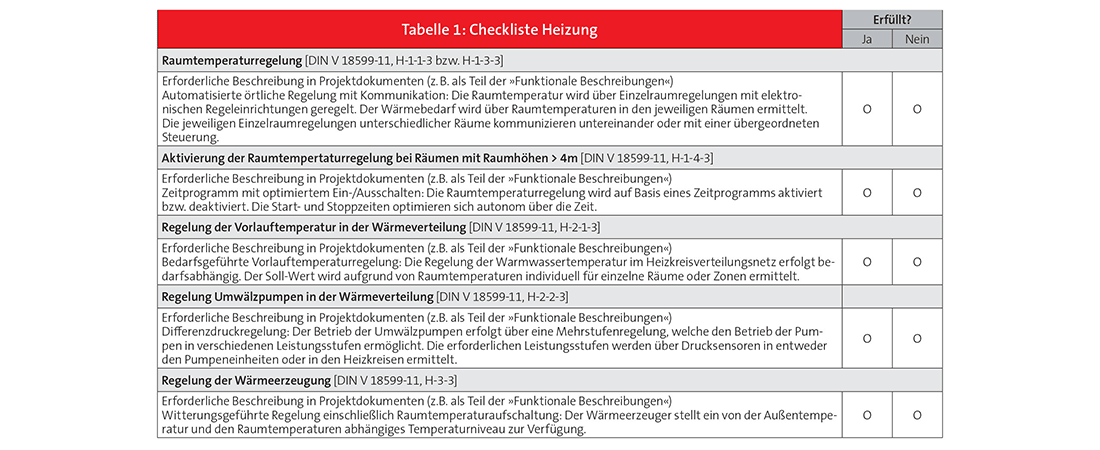

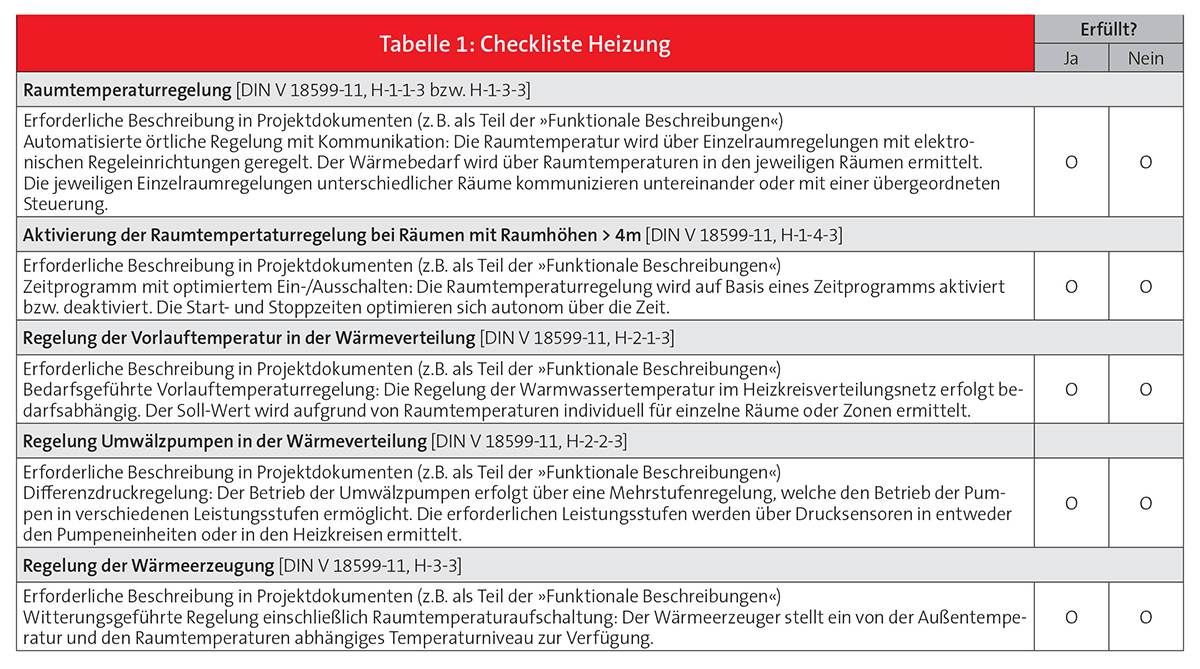

  • Checkliste Heizung

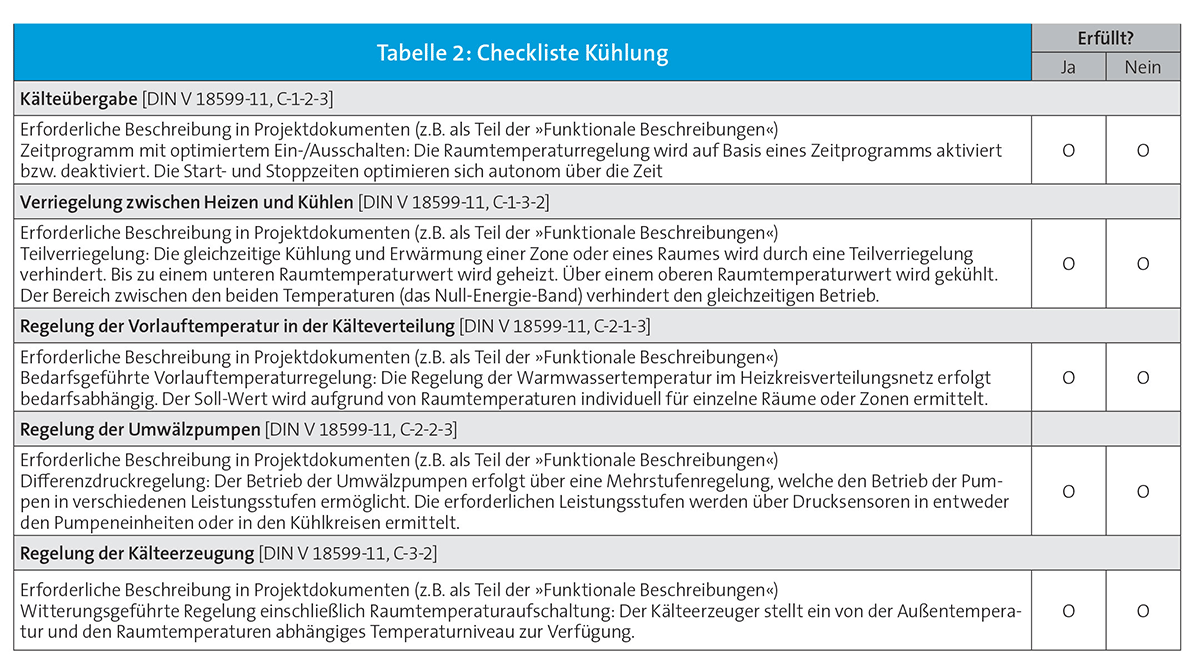

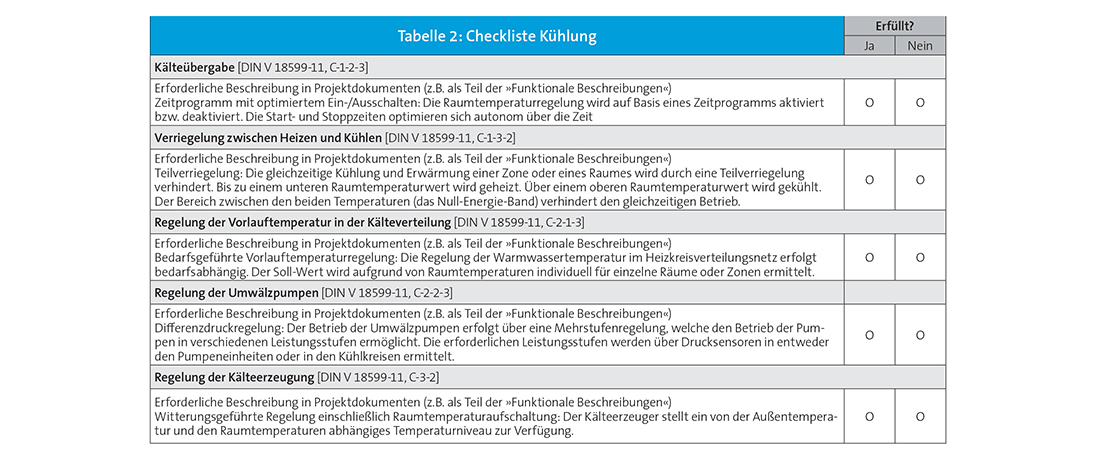

  • Checkliste Kühlung

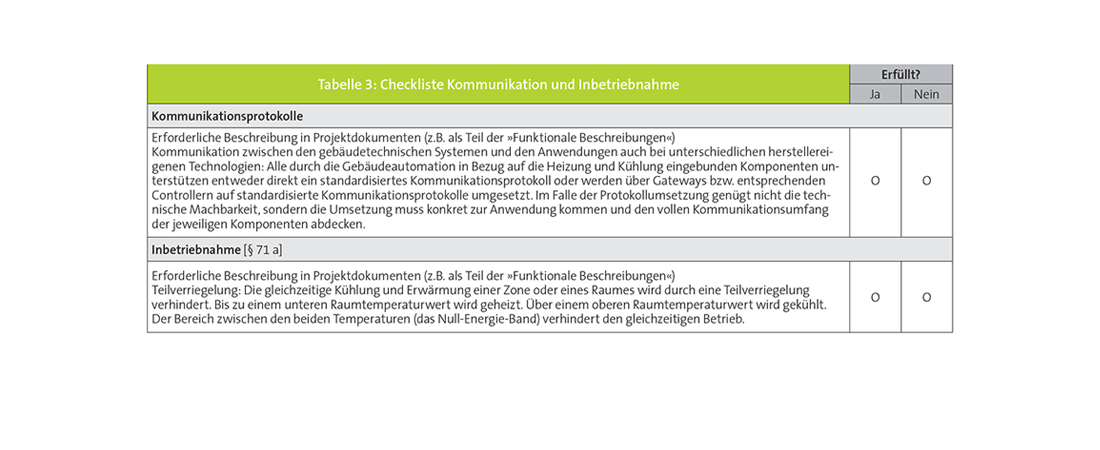

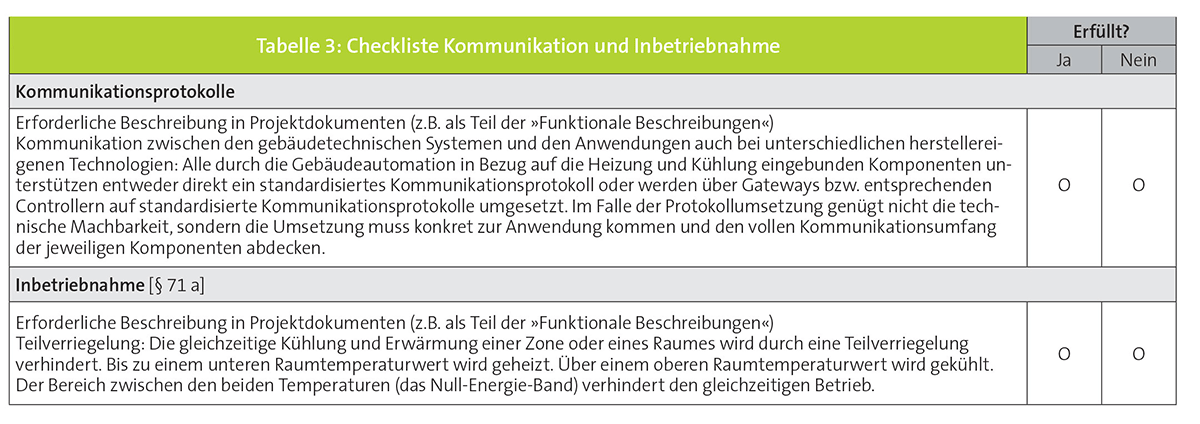

  • Checkliste Kommunikation und Inbetriebnahme

Gedankenspiel in Bezug auf Konsequenzen für die Praxis

Es sei darauf hingewiesen, dass dieser Artikel die technischen Konsequenzen der gesetzlichen Anforderungen behandelt. Parallel dazu stellt sich die Frage, wie die Einhaltung der gesetzlichen Anforderungen überprüft und geahndet wird. Eine belastbare Aussage dazu kann dieser Artikel nicht treffen. Trotzdem dazu folgende Überlegungen:

Bei Neubaumaßnahmen liegt das Risiko auf der Hand, dass ein Bauherr oder Investor nach der Übergabe eine Untererfüllung anmahnt und eine Nacherfüllung – ohne Mehrkosten – fordert. Sollten die Anforderungen bereits während der Planung vernachlässigt worden sein, wird ein Sachverständiger im Fall eines gerichtlichen Streitverfahrens dies als Ursache feststellen, und die Nacherfüllungskosten könnten zu Lasten des Planers gehen.

Bei einem Bestandsgebäude erscheint es derzeit unwahrscheinlich, dass Ordnungs- oder Bauämter sämtliche Bestandsgebäude überprüfen. Hier ergibt sich also die Frage, wann und wie das kontrolliert wird. Das bleibt abzuwarten. Sollte beim Bestandsgebäude eine Renovierung im Heizungs- oder Kühlbereich durchgeführt worden sein – z. B. die Umrüstung eines Ölkessels auf eine Wärmepumpe – könnte das gleiche Szenario wie bei der Neubaumaßnahme auftreten. D. h. nach Abschluss der Renovierungsmaßnahmen könnte ein Auftraggeber reklamieren, dass die gesetzlich verbindlichen Mindestanforderungen nicht eingehalten wurden.

Letztlich: Wie die gesetzlichen Anforderungen in der Praxis umgesetzt, kontrolliert und geahndet werden, bleibt abzuwarten. Projektbeteiligte sind aber gut beraten, sich bereits im Vorfeld Gedanken dazu zu machen.



Fazit

Nachdem die gesetzlichen Mindestanforderungen bisher immer nur den Dämmzustand von Gebäuden oder die Anlagentechnik betrafen, hat der Gesetzgeber erkannt, dass ein weiteres Energiereduktionspotenzial in der Gebäudeautomation liegt, und zunächst im Nichtwohngebäude einen Mindest-Automationsgrad eingeführt. Die Anforderungen im Detail sind überschaubar und sollten bereits in der Planung berücksichtigt werden. Wenn das nicht erfolgt, besteht das Risiko, dass ein Auftraggeber eine kostenlose Nacherfüllung einfordert.

Für Schnellleser

Mit dem Gebäudeenergiegesetz (GEG) werden erstmals verbindliche Mindestanforderungen an die Gebäudeautomation sowie die Vernetzung (Protokolle) gestellt

Bestands-Nichtwohngebäude sind betroffen, wenn die Nennleistung der Heizungs- bzw. Klimaanlage über 290 kW liegt; beim Neubau sind sämtliche Nichtwohngebäude betroffen

Die wesentlichen Anforderungen resultieren aus der DIN V 18599 Teil 11

QUELLE:

de – das elektrohandwerk

AUTOR:

Prof. Dr. Michael Krödel, Technische Hochschule Rosenheim
