Warum der FI/LS Typ F (in 1 TE) von Siemens heutzutage oftmals die beste Wahl ist!
Die Anforderungen an die elektrische Infrastruktur von Gebäuden sind in den letzten Jahrzehnten kontinuierlich gestiegen. Das hat vor allem mit Art und Anzahl der Verbraucher zu tun, die am Netz angeschlossen sind. Während früher in einem Haushalt etwa acht Verbraucher elektrische Energie benötigten, sind es heute – durch Annehmlichkeiten wie Wärmepumpen, Mikrowelle, Geschirrspüler oder Unterhaltungselektronik – oft über 70.
Inhaltsverzeichnis und Quicklinks
SENTRON FI/LS Typ F

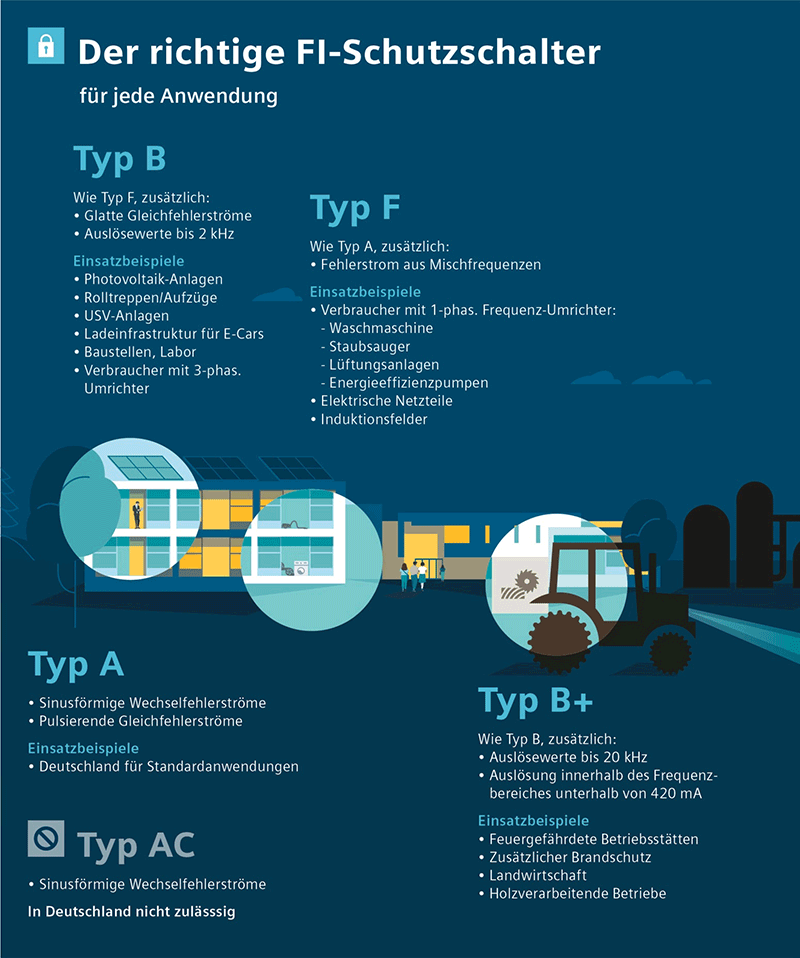

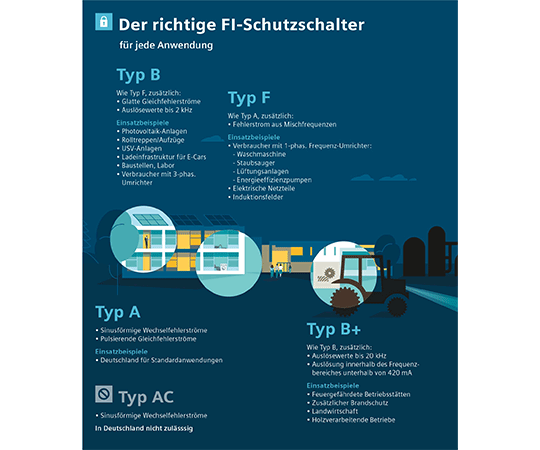

Solche Betriebsmittel versprechen zwar mehr Komfort, verfügen aber auch über anspruchsvollere Charakteristiken hinsichtlich der Stromaufnahme. Um diesen gerecht zu werden, fordert die Norm DIN VDE 0100-530 bei der Auswahl eines FI-Schutzschalters eine Unterscheidung nach Betriebsmittel. Der Frequenzumrichter einer einphasigen Wärmepumpe mit Invertertechnologie beispielsweise kann im Fehlerfall Mischfrequenzen erzeugen. Ein „normaler“ FI-Schutzschalter vom Typ A würde deshalb im Fehlerfall nicht mehr auslösen und verliert seine Schutzfunktion. Viele energieeffiziente und flexible Verbraucher nutzen solche Frequenzumrichter und erzeugen Mischfrequenzen. Sie können deshalb nicht sicher mit veralteten Elektroinstallationen betrieben werden. Denn die Typen der dort verbauten FI-Schutzschalter (residual current circuit breaker, RCCB) sind nicht auf die Erfassung von Fehlerstrom von Mischfrequenzstrom ausgelegt.
Hier ist der FI/LS Typ F in einer TE die richtige Wahl.
Er spart Platz im Schaltschrank und er erfasst Fehlerströme aus Mischfrequenzen, die von solchen Verbrauchern ausgehen können. Wenn ein Standard-FI-Schutzschalter vom Typ A aufgrund der Beeinträchtigung nicht in der geforderten Zeit auslöst, kann ein Schalter vom Typ F notwendig sein. FI-Schutzschalter vom Typ F sind standardmäßig kurzzeitverzögert ausgeführt, was zu einer zusätzlichen Ausfallsicherheit führt.
SENTRON FI/LS-Schalter kompakt Typ F
| Produktabbildung | superresistent | Char. B | Char. C |
 |
1P+N, 6kA, 6A/30mA | 5SV1316-3KK06 | 5SV1316-4KK06 |
| 1P+N, 6kA, 10A/30mA | 5SV1316-3KK10 | 5SV1316-4KK10 | |
| 1P+N, 6kA, 13A/30mA | 5SV1316-3KK13 | 5SV1316-4KK13 | |
| 1P+N, 6kA, 16A/30mA | 5SV1316-3KK16 | 5SV1316-4KK16 |
Highlights
- Fehlerstromschutzschalter vom Typ F können neben Wechselfehlerströmen und pulsierenden Gleichfehlerströmen der Netzfrequenz auch Fehlerströme, die aus Mischfrequenzen bestehen, erfassen.
- Der Typ F ist in der DIN VDE 0100-530 (Auswahl und Errichtung elektrischer Betriebsmittel) und in der DGUV Information 203-006 (alt BGI 608) erwähnt.
- Speziell für Anwendungen mit einphasigen Frequenzumrichtern entwickelt und bieten auch eine erhöhte Unempfindlichkeit gegen unerwünschte Auslösungen (integrierte superresistente und kurzzeitverzögerte Eigenschaften).

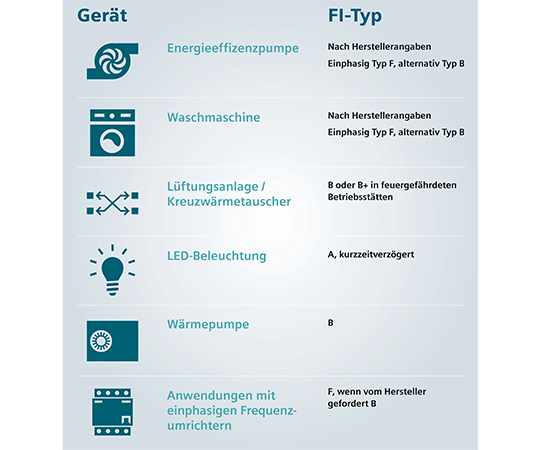

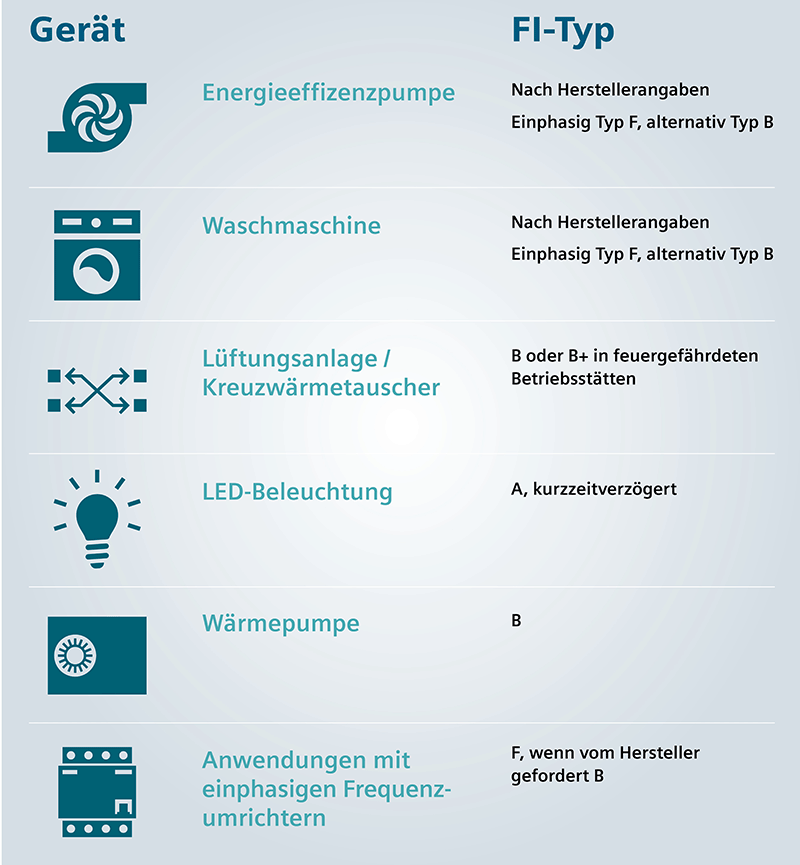

- Einphasige Frequenzumrichter sind heutzutage in vielen Haushalts- und Industrieverbrauchern vorzufinden.
