SENTRON FI-Schutzschalter: Für alle Fälle der richtige Typ

Elektroinstallation
21.06.2023

Wo Ströme fließen, ist der Einsatz von Fehlerstrom-Schutzeinrichtungen (FI-Schutzschaltern, RCDs) für den Personenschutz besonders sinnvoll oder sogar dringend gefordert. Doch welcher FI-Typ ist der richtige?

Die Wahl des richtigen Typs hängt von den angeschlossenen Verbrauchern, den damit verbundenen Fehlerstromarten und dem Einsatzort ab. So weit, so bekannt. Meist sollte also ein Blick in die Betriebsanleitung des Verbrauchers ausreichen, um die richtige Variante auszuwählen. Oder doch nicht?

Inhaltsverzeichnis und Quicklinks

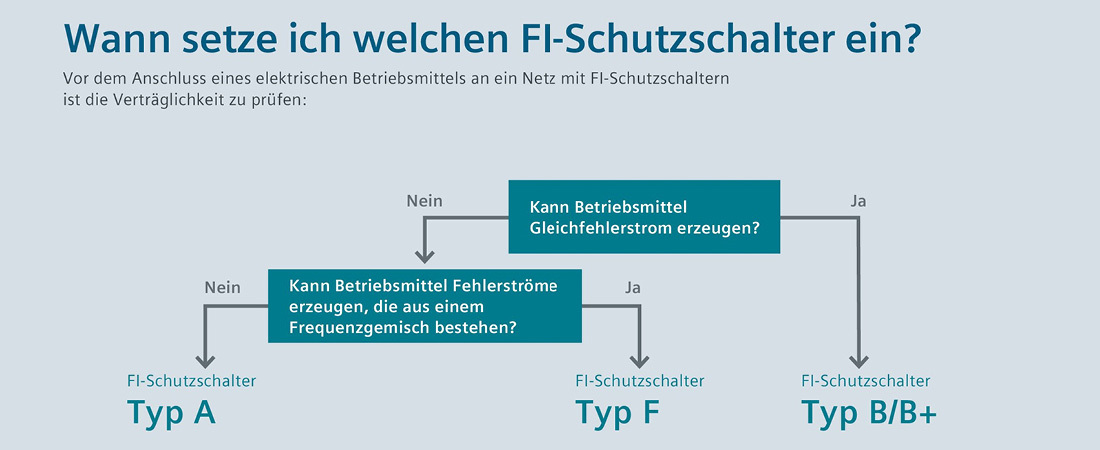

Wann setze ich welchen FI-Schutzschalter ein?

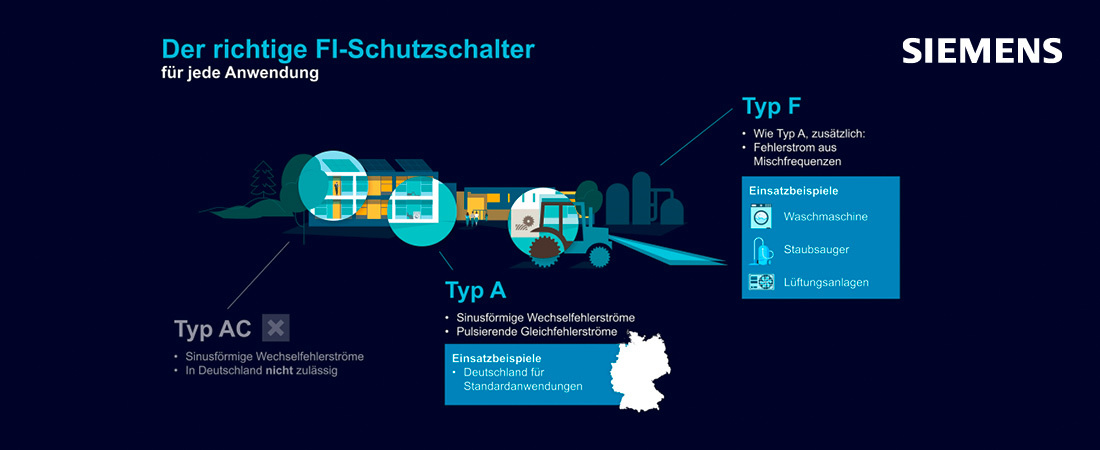

Die unterschiedlichen FI-Ausführungen erkennen bekanntermaßen jeweils andere Fehlerstromformen: So lösen FI-Schutzschalter des Typs A sowohl bei sinusförmigen Wechselfehlerströmen als auch bei pulsierenden Gleichfehlerströmen aus. In vielen modernen Betriebsmitteln, wie z. B. Waschmaschinen oder Heizungspumpen, sind einphasige Frequenzumrichter eingesetzt. FI-Schutzschalter des Typs A sind für entsprechende Fehlerströme nicht ausgelegt. Deshalb hat Siemens schon vor Jahren einen zusätzlichen FI-Schutzschalter des Typs F eingeführt, der den Schutz- und Funktionsumfang des Typs A seitdem erweitert. Für einphasige Verbraucher sollte der mischfrequenzsensitive Typ F als neuer Standard eingesetzt werden

  • FI-Schutzschalters: Typ A und FDie Wahl des richtigen FI-Schutzschalters: Typ A und F.© Siemens 2022. Alle Rechte vorbehalten.

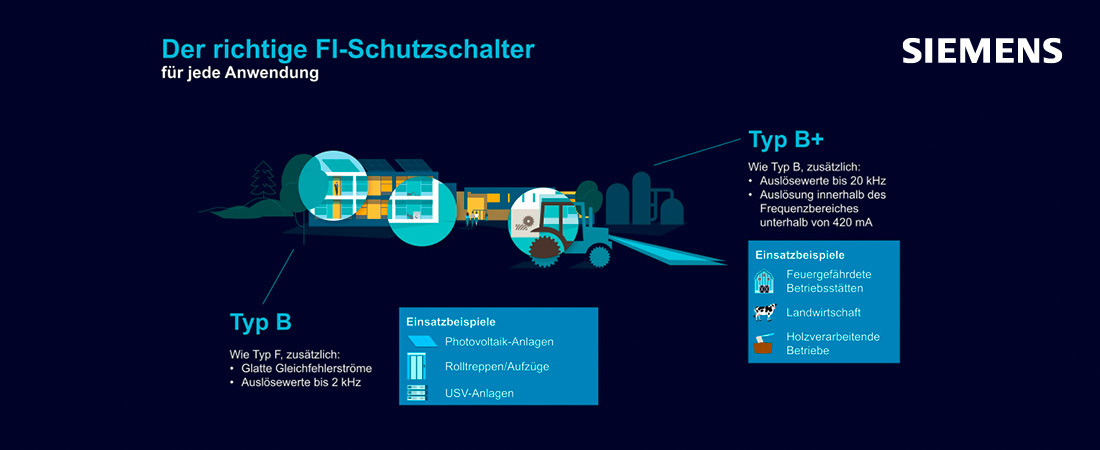

Fehlerstrom-Schutzeinrichtungen der Typen A und F sind allerdings nicht in der Lage, glatte Gleichfehlerströme zu erfassen, wie sie im Fehlerfall etwa beim Laden von Elektrofahrzeugen auftreten können. Damit rückt eine weitere, bisher zu wenig beachtete Variante stärker in den Fokus: der Fehlerstrom-Schutzschalter des Typs B/B+. Als erster Hersteller führte Siemens bereits 1994 eine solche allstromsensitive Schutzkomponente ein. Mit einem FI-Schutzschalter Typ B ist immer das maximale Schutzziel erreicht – selbst wenn die Verbraucher im Vorfeld nicht bekannt sind oder sich, ebenso wie möglicherweise der Einsatzort, im Laufe der Zeit ändern.

  • FI-Schutzschalters: Typ B und B+Die Wahl des richtigen FI-Schutzschalters: Typ B und B+.© Siemens 2022. Alle Rechte vorbehalten.

Inzwischen verpflichten auch die einschlägigen Normen und Richtlinien zur Auswahl eines verbraucherspezifisch passenden FI-Schutzschalters – allen voran die aktuelle DIN VDE 0100 530. Sie schreibt beispielsweise entsprechende FI-Schutzeinrichtungen für „frequenzgesteuerte Betriebsmittel“ vor. Zu den wichtigsten Neuerungen der 2019 überarbeiteten Norm gehören darüber hinaus die Neuaufnahme des Typs F und das Aufteilen von Stromkreisen auf mehrere FI-Schutzschalter in einer Anlage. Bestätigt wird dies auch in der neu veröffentlichten DIN 18015-1.

  • Entscheidungsmatrix FI-SchutzschalterEntscheidungsmatrix für die Wahl des FI-Schutzschalters© Siemens 2022. Alle Rechte vorbehalten.

In Bestandsanlagen ist die Anpassung oft eine große Herausforderung. Für die Nachrüstung in bestehenden Verteilerschränken sind kombinierte FI/LS-Schalter in kompakter Bauform ideal. Sie bieten Fehlerstrom- und Überlastschutz in nur einer Teilungseinheit (1 TE) – und benötigen damit nicht mehr Platz als ein herkömmlicher LS-Schalter. Der mischfrequenzsensitive FI/LS-Schalter Typ F von Siemens in der kompakten Bauform in 1 TE ist zusätzlich kurzzeitverzögert, hat eine erhöhte Stoßstromfestigkeit und ist gewitterfest. Somit verhindern mischfrequenzsensitive FI/LS Typ F ungewollte Auslösungen und erhöhen die Anlagenverfügbarkeit.

FI/LS Schalter in nur 1 TE für mehr Platzersparnis© Siemens 2022. Alle Rechte vorbehalten.

SENTRON Fehlerstromschutzschalter und FI/LS-Schalter

Produkt-abbildung Artikelnr. Bezeichnung Ausführ-ung Typ Unverzögert / Kurzzeit-verzögert Charak-teristik
FI-Schutzschalter

5SV33446

Fehlerstrom-schutzschalter

4-polig, 40A/30mA

Typ A

unverzögert





Produkt kaufen
Fehlerstromschutzschalter

5SV33466

Fehlerstrom-schutzschalter

4-polig, 63A/30mA

Typ A

unverzögert





Produkt kaufen
Fehlerstromschutzschalter

5SV33146

Fehlerstrom-schutzschalter

2-polig, 40A/30mA

Typ A

unverzögert



Produkt kaufen
Fehlerstromschutzschalter

5SV33126

Fehlerstrom-schutzschalter

2-polig, 25A/30mA

Typ A

unverzögert





Produkt kaufen
FI/LS-Schalter 5SV1 kompakt

5SV13166kk16

FI/LS-Schalter 5SV1 kompakt

1P+N, 6kA, 16A/30mA

Typ A

unverzögert



Char. B



Produkt kaufen
FI/LS-Schalter 5SV1 kompakt

5SV13167kk16

FI/LS-Schalter 5SV1 kompakt

1P+N, 6kA, 16A/30mA

Typ A

unverzögert

Char. C

Produkt kaufen
FI/LS-Schalter 5SV1 kompakt

5SV13164kk16

FI/LS-Schalter 5SV1 kompakt

1P+N, 6kA, 16A/30mA

Typ F

kurzzeit-verzögert

Char. C

Produkt kaufen
Fehlerstromschutzschalter

5SV33443

Fehlerstrom-schutzschalter

4-polig, 40A/30mA

Typ F

kurzzeit-verzögert



Produkt kaufen
Fehlerstromschutzschalter

5SV33123

Fehlerstrom-schutzschalter

2-polig, 25A/30mA

Typ F

kurzzeit-verzögert



Produkt kaufen
FI-Schutzschalter

5SV33444

Fehlerstrom-schutzschalter

4-polig, 40A/30mA

Typ B

kurzzeit-verzögert



Produkt kaufen

Download Schutzkonzept Auswahlhilfe



Ihre Vorteile auf einen Blick

  • Große Auswahl an Typen und Ausführungen zum Schutz bei direktem und indirektem Berühren
  • Umfangreiches, einheitliches Angebot an Zubehör für zusätzliche Funktionen
  • Portfolio deckt Anforderungen aus Industrie, Infrastruktur und Gebäuden ab
  • Alle Fehlerstrom-Schutzeinrichtungen entsprechen den nationalen und internationalen Normvorgaben
  • Schnelle Erweiterung um Zubehörkomponenten für weitere Funktionen
  • FI-Schutzschalter 5SV sind mit N-Anschluss rechts oder links lieferbar
  • Einheitliche Verwendung von Standard-Stiftsammelschienen
  • Separate Schaltstellungsanzeige und Griffbedruckung für eine hohe Bedienerfreundlichkeit
  • Umgreif- und Berührungsschutz für mehr Sicherheit bei der Montage
  • Integrierte Schieberhandbetätigung
  • Schnelle Demontage durch einfaches, werkzeugloses Lösen der Geräte aus dem Sammelschienenverbund
  • Kompakte Stiftsammelschienen mit integriertem N-Leiter für 5SV1



FI/LS-Schalter 5SV1 – Doppelter Schutz in einem Gerät: Die kompakten FI/LS-Schalter 5SV1 schützen verlässlich unterschiedliche Stromkreise vor Fehlerströmen. Dabei kombinieren sie Fehlerstromerfassung und Überstromschutz in nur einer Teilungseinheit (TE) und sorgen für zuverlässigen Personen- und Leitungsschutz in zahlreichen Anwendungsbereichen mit nur einem Gerät. Der mischfrequenzsensitive FI/LS-Schalter Typ F von Siemens in der kompakten Bauform in 1 TE ist zusätzlich kurzzeitverzögert, hat eine erhöhte Stoßstromfestigkeit und ist gewitterfest.
