Störlichtbogenschutz in Niederspannungsschaltanlagen

Die Ursachen für die Entstehung von Störlichtbögen sind vielfältig: Montagemängel, mangelhafte Isolierungen oder Verschmutzungen. Auch Nagetierverbisse kommen in Frage. Störlichtbogen in Niederspannungsschaltanlagen treten selten auf, doch ihre Auswirkungen können verheerend sein.

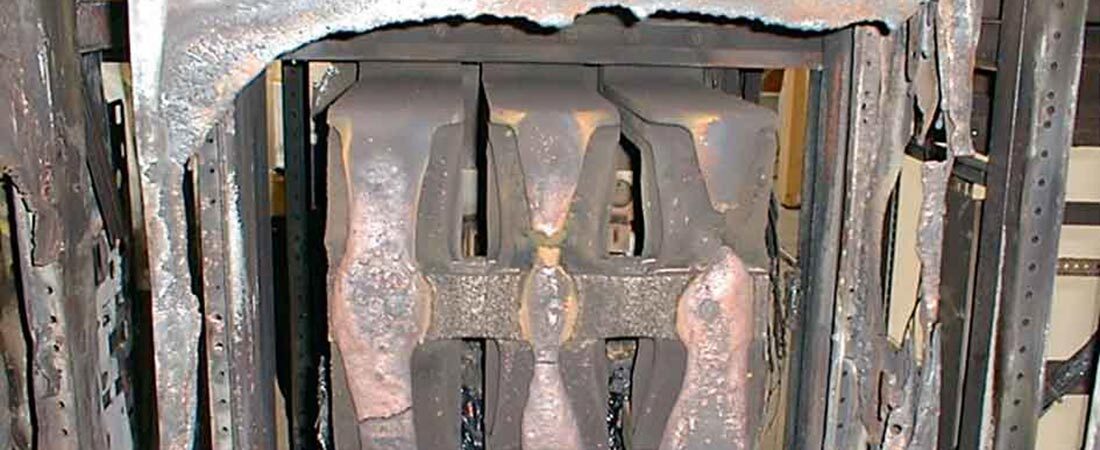

Bei Störlichtbogen kommt es zwischen zwei Leitern in einer Schaltanlage zu einem Spannungsüberschlag. Durch Ionisierung der Luft und durch die Umwandlung metallischer Materialien entsteht ein leitfähiges Plasma, dessen Temperatur bis zu 20 000°C betragen kann. Je energiereicher der Licht­bogen, desto größer ist die Zerstörung. Ein ungeschützter Schaltschrank wird gesprengt, mit entsprechenden Auswirkungen auf seine Umgebung (Bild 2).

Störlichtbogen: Selten, aber mit großen Auswirkungen

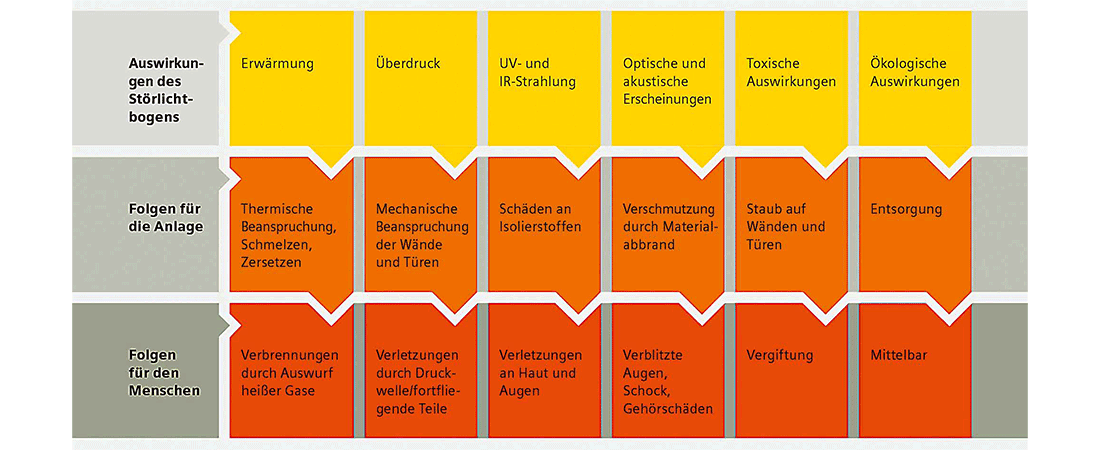

Das Phänomen tritt vergleichsweise selten auf. Statistisch gesehen, entsteht in einem von 10 000 Schaltfeldern pro Jahr ein Störlichtbogen (Quelle: Siemens). Doch die Auswirkungen für Mensch und Energieverteilungssysteme sind enorm: Durch Druckwelle, Hitze und giftige Gase (Bild 3) können Personen zu Schaden kommen, während den Unternehmen gleichzeitig Schäden in Millionenhöhe entstehen.

Ein Störlichtbogen wandert von der einspeisenden Stromquelle in Richtung des ­Verbrauchers, sofern er nicht durch äußere Einflüsse begrenzt wird. Auch Hitze und die zugehörige Druckwelle breiten sich innerhalb der ­Anlage aus. Dadurch richtet ein Störlichtbogen nicht nur an seinem unmittelbaren Entstehungsort Schäden an, sondern in der gesamten Schaltanlage und deren Umgebung – wenn sie nicht bereits in der frühen Phase der Elektroplanung richtig geschützt wurde.

Die beschädigten Systeme verhindern die Stromversorgung der Produktionen, wodurch diese Wochen oder im Extremfall sogar Monate lang stillstehen. Nicht selten ­verursacht ein Fertigungsstillstand direkte und indirekte Kosten von mehr als 100 000 € pro Stunde. Bei einer Anlagenverfügbarkeit von 99,9 % liegt die Ausfallzeit laut ­Bundesamt für Sicherheit in der Informa­tionstechnik (BSI) bei bis zu 9 h im Jahr

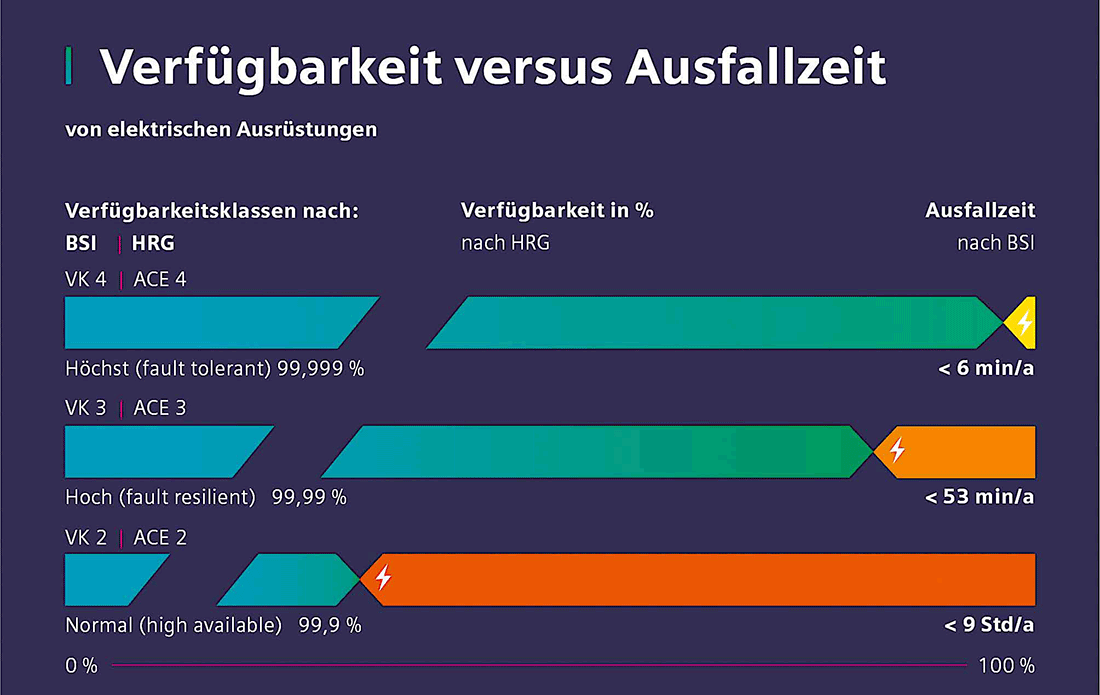

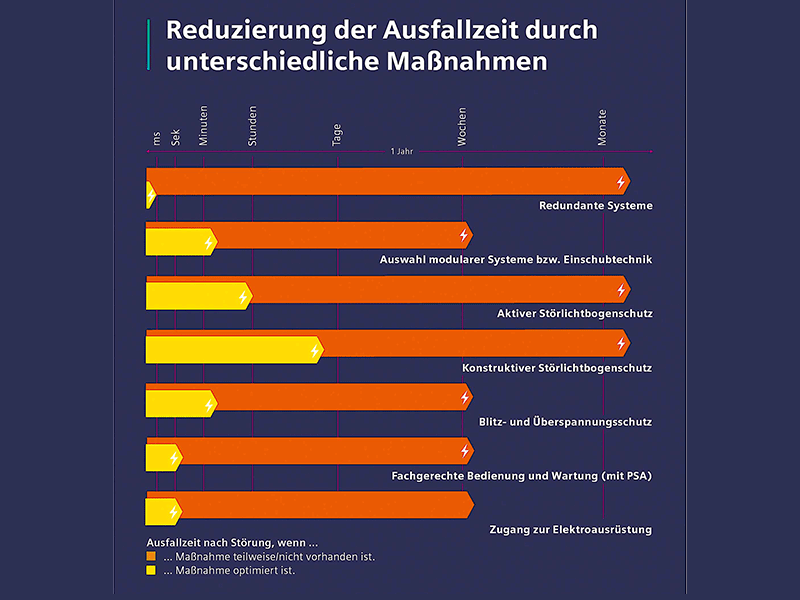

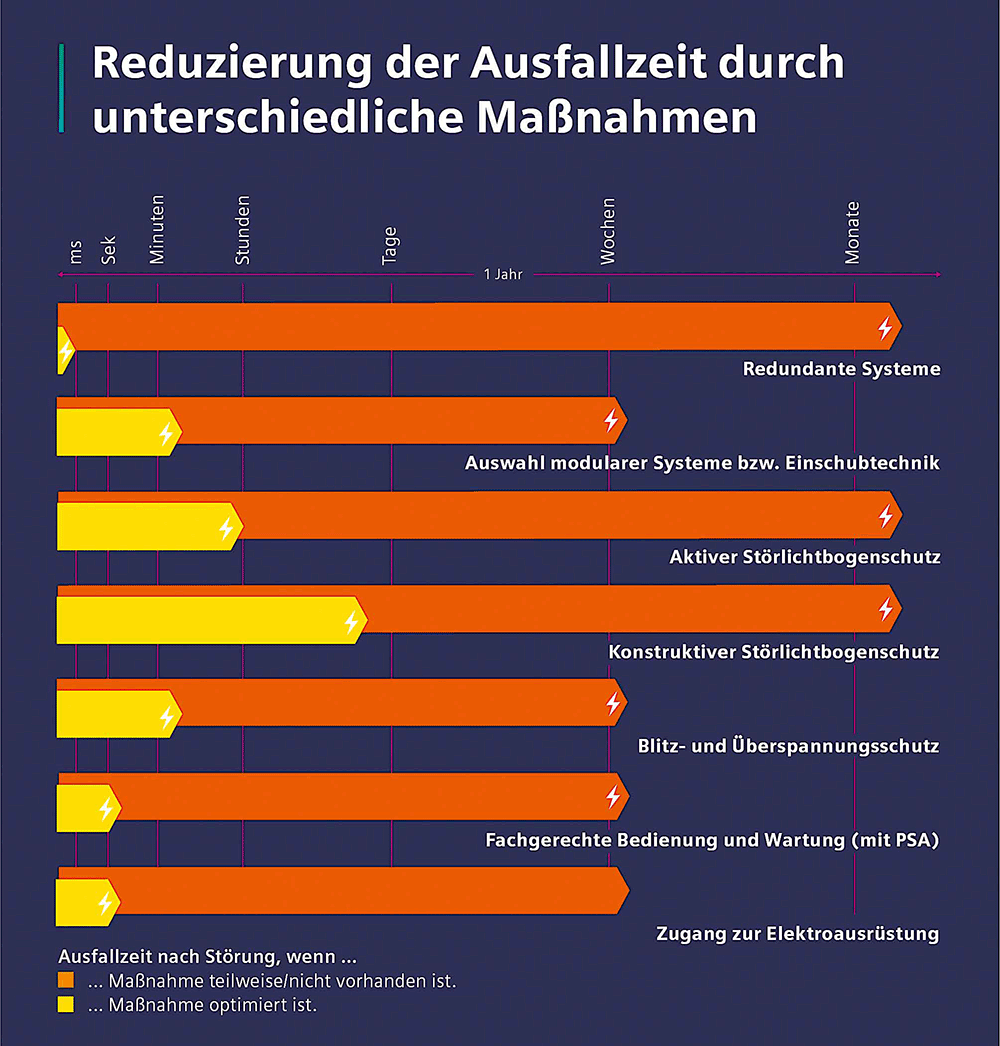

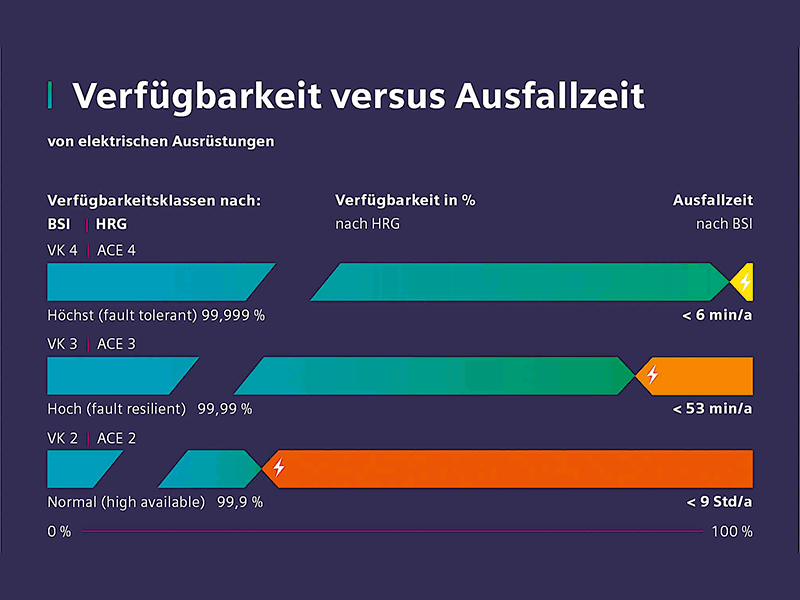

Zum Vergleich: Bei der größtmöglichen Verfügbarkeit von 99,999 % reduziert sich die Ausfallzeit auf weniger als 6 min pro Jahr (Bild 4, 5).

Vorausschauende Elektroplanung schützt gegen Störlichtbögen

Die Störlichtbogen-Klassen

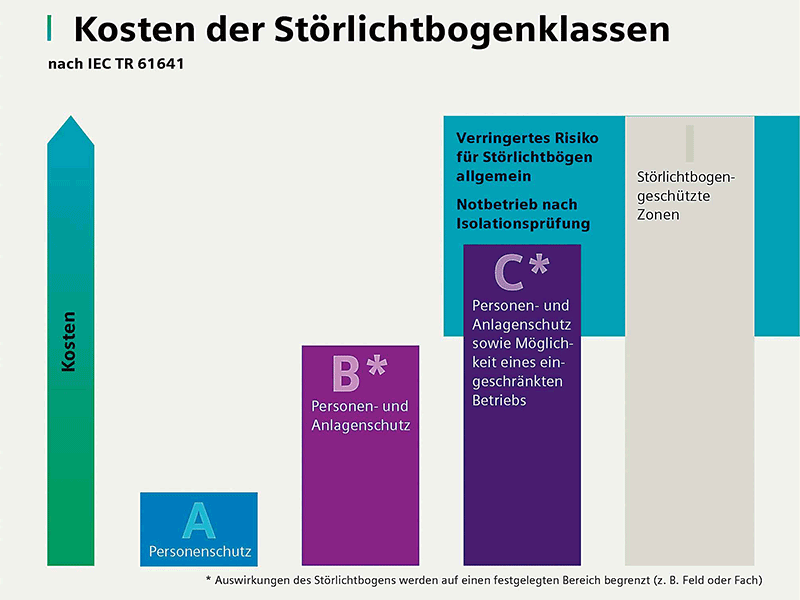

Die Störlichtbogen-Klasse A schützt Personen mit Arbeitskleidung vor der geschlossenen Anlagenfront, begrenzt jedoch nicht die Auswirkungen des Lichtbogens innerhalb der Anlage. Der Personenschutz bei geöffneter Anlage erfordert weitere Schutzmaßnahmen – zum Beispiel Leistungsschalter mit dem integrierten Wartungsmodus DAS+, die die Störlichtbogenenergie oder -dauer reduzieren. Damit Schäden innerhalb der Schaltanlage begrenzt werden, muss der Planer darüber hinaus Maßnahmen zum Anlagenschutz integrieren (Störlichtbogen-Klasse B, C und I).

In der Störlichtbogen-Klasse B sind angrenzende Anlagenteile geschützt. Anlagen der Störlichtbogen-Klasse C können nach ­einem Störlichtbogen sogar eingeschränkt weiterbetrieben werden. Das ist besonders für Betreiber interessant, deren Anlagenausfälle mit einem hohen finanziellen Risiko einhergehen, etwa in der Prozessindustrie.

Welche Maßnahmen schützen am besten?

Vorteile des aktiven Störlichtbogenschutzes

Ein aktives Störlichtbogenschutzsystem reduziert die bei einem Störlichtbogen entstehende Energie auf ein Minimum und vermeidet oder reduziert somit Schäden und Ausfallzeiten der Schaltanlage. Nach Behebung der Schadensursache ist die Schalt­anlage sehr schnell wieder betriebsbereit. Das Personal ist besser geschützt. Durch ein aktives Störlichtbogenschutzsystem profitiert der Betreiber also von einer zuverlässigeren Stromversorgung. Geringe Ausfallzeiten und verbesserter Brandschutz können überdies zu niedrigeren Versicherungsprämien führen.

Der Elektroplaner ist hier ein wichtiger Berater für Betreiber oder Investoren. Eine anwendungsgerechte Beratung schon in der Planungsphase schützt den Planer zudem vor möglichen Regressforderungen, die beispielsweise bei einem Schaden ohne Störlichtbogenschutz auftreten könnten – weil der Betreiber nicht ausreichend aufgeklärt wurde.

Störlichtbogenschutz rechnet sich

So selten ein Störlichtbogen auftritt, so zerstörerisch sind seine Auswirkungen in einer ungeschützten Niederspannungsschaltanlage. Bereits mit wenigen Maßnahmen können Elektroplaner das Ausmaß der Schäden an Niederspannungsschaltanlagen und Personal auf ein geringes Maß reduzieren oder sie sogar ganz verhindern. Der Knackpunkt: passive bzw. konstruktive und aktive Störlichtbogenschutzmaßnahmen sind noch kein Standard in Niederspannungsschaltanlagen.

Elektroplaner und die Betreiber als Endkunden sollten die zu erreichende Störlichtbogen-Klasse mit Hilfe einer Gefährdungsbeurteilung bzw. Risikoanalyse daher zu ­Beginn der Planungsphase vereinbaren. So kann der Planer frühzeitig ein anforderungsgerechtes Störlichtbogenkonzept erarbeiten, die erforderlichen Maßnahmen in die Elek­troplanung mit aufnehmen und in den Ausschreibungsunterlagen für den Schaltschranklieferanten spezifizieren. Eine Nachrüstung von Störlichtbogenschutzmaßnahmen ist sehr aufwendig und teuer oder gar nicht erst möglich. Gleiches gilt für eine nachträgliche Prüfung oder Zertifizierung.

Unverbindliche Beratung nutzen

Welche Schutzmaßnahmen sind nun für Sie bzw. für Ihr Projekt relevant und bezahlbar? Welche Normen müssen Sie als Elektroplaner oder Projektingenieur berücksichtigen, wenn es um Störlichtbogen geht? Und wie dokumentieren Sie das Projekt von der Planungsphase bis zur Umsetzung?

Umfassende technische und konzeptio­nelle Unterstützung dazu finden Planer und Projektingenieure an verschiedener Stelle, beispielsweise auch bei den Experten der Siemens AG. Diese beraten unverbindlich und unterstützen bei der gesamten Planung von Energie-Schaltgerätekombinationen. Sie teilen ihr Wissen in kostenlosen Webinaren, helfen in der sensiblen Planungsphase, der Auswahl geeigneter Schutzmaßnahmen gegen Störlichtbogen, unterstützen bei der Dokumentation und Vieles mehr.
