DALI-Beleuchtungsregelung im KNX-System einfach nachrüsten

Licht und Leuchten
11.10.2021

Im Industriebau sind für die Beleuchtung in den meisten Fällen 7-adrige Kabel eingesetzt.

Mit dem neuen B.E.G. KNX/DALI-Gateway kann eine DALI-Beleuchtungsregelung somit oftmals ohne Neuverdrahtung nachgerüstet werden. Dabei wird die DALI-Beleuchtung über zwei freie Adern der Altverkabelung realisiert. Auch die Beleuchtungsregelung wird an diese beiden Adern angeschlossen. So regeln Multisensoren bedarfsabhängig und energieeffizient die Beleuchtung.

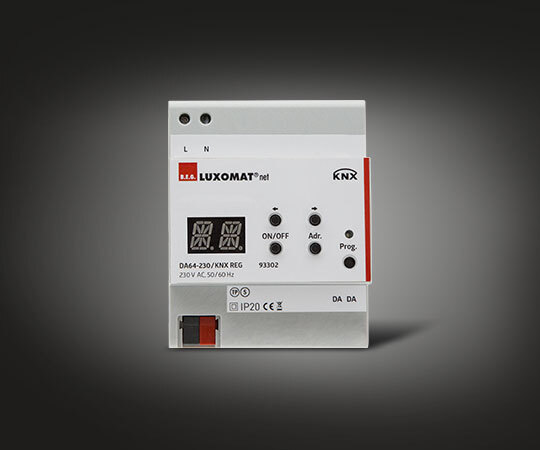

Das KNX/DALI-Gateway von B.E.G.

  • DALI© B.E.G. Brück Electronic GmbH

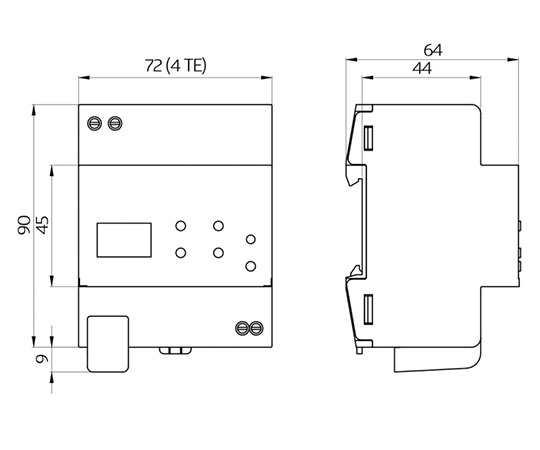

  • Zeichnung KNX Gateway© B.E.G. Brück Electronic GmbH

Das neue B.E.G. KNX/DALI-Gateway ermöglicht u. a. die Verbindung des KNX-Systems mit den B.E.G. DALI-Link-Sensoren, die für die einfache Nachrüstung in Industriegebäuden entwickelt wurden. Das Inbetriebnahmetool des Gateways kann für die Inbetriebnahme der DALI Link Multisensoren genutzt werden. So können die Sensoren mithilfe einer DCA über die ETS in Betrieb genommen werden. Es ist keine weitere Programmierung über DALI notwendig. Die Sperrung und Freigabe der Sensoren wird ebenso über das Gateway realisiert.

In Industrieanlagen, in denen Menschen häufig ohne ausreichendes Tageslicht arbeiten, empfiehlt sich eine biodynamische Lichtregelung. HCL – Human Centric Lighting – heißt die Technologie, die für mehr Wohlbefinden in Innenräumen sorgt. Das Gateway unterstützt Human Centric Lighting Leuchten des Types DT8, über die natürliche Farbtemperatur und Lichtintensität simuliert werden können. Über die KNX-Visualisierung B.E.G. ViStation können die HCL-Verlaufskurven ausgewählt werden. Das Gateway übersetzt die Steuerung dann für die DALI-Leuchten. Neben der Regulierung des Weißtons können auch RGB-Farben an entsprechende Leuchten weitergegeben werden. So ist z. B. eine Ambientebeleuchtung in Unternehmensfarben realisierbar.

Das KNX-DALI-Gateway ermöglicht die energieeffiziente Lichtregelung, indem es die Steuerungsbefehle der Präsenzmelder oder Multisensoren für die DALI-Leuchten übersetzt.

An das Gateway können bis zu 64 DALI-Teilnehmer in bis zu 16 Gruppen angeschlossen werden.
