Hager BR-Family: Kanaleinbauverteiler und Kanalsteckdose mit USB-C Power Delivery

Elektroinstallation

09.04.2026

Die BR-Family von Hager bringt Energie und Daten in den Brüstungskanal, Räume und Standsäulen von Büros, Schulen und Industriegebäuden. Zwei neue Komponenten erweitern das System: der Kanaleinbauverteiler (KEV) für die dezentrale Energieverteilung direkt im Kanal, ohne dass eine komplette Unterverteilung installiert werden muss, und die Kanalsteckdose mit USB-C Power Delivery 20W, die Smartphones und Tablets direkt am Kanal lädt, ohne Netzteil. Beide Komponenten sind mit den bestehenden BR-Kanälen und Raumsäulen kompatibel und eignen sich für Neubau und Nachrüstung gleichermaßen.

Inhaltsverzeichnis und Quicklinks

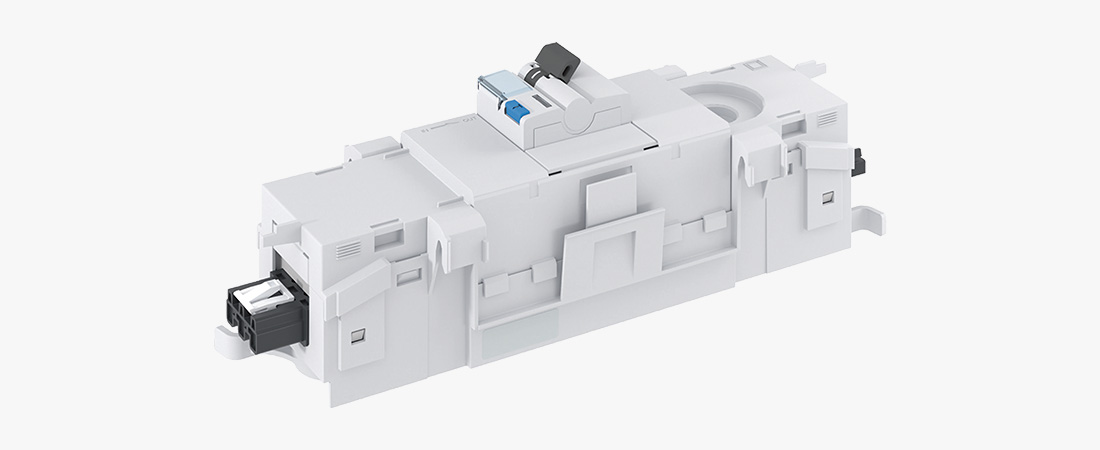

Kanaleinbauverteiler: dezentrale Energieverteilung im Brüstungskanal

Wenn in der Hauptverteilung kein Platz mehr ist oder die Distanz zum Verbraucher zu groß wird, ist eine komplette neue Unterverteilung oft unverhältnismäßig. Der Hager Kanaleinbauverteiler (KEV) löst dieses Problem direkt im Brüstungskanal oder in der Raumsäule: Schutzgeräte werden dort installiert, wo sie gebraucht werden, dezentral und ohne zusätzlichen Verteilerraum. Der KEV ist als einziges System sowohl nach Kanalnorm als auch nach Verteilernorm zertifiziert und damit für Industrie- und Bildungsgebäude gleichermaßen einsetzbar.

In Bildungsgebäuden, etwa Laboren oder Werkstätten, ermöglicht der KEV kleinere Funktionseinheiten, die normkonform und sicher betrieben werden können. Die Bus-Verkabelung reduziert die Kabelmenge gegenüber klassischer Stern-Verkabelung deutlich, ein integriertes Not-Aus-System sorgt für schnelle Abschaltung im Gefahrenfall. Das normkonforme Arbeiten nach DIN VDE 0100-723, die die elektrische Sicherheit in Laboratorien regelt, ist damit ohne zusätzliche Maßnahmen erfüllt.

Normkonform: einziges System mit Zertifizierung nach Kanal- und Verteilernorm
DIN VDE 0100-723: erfüllt die Anforderungen an elektrische Sicherheit in Laboratorien
Not-Aus-System: schnelle Abschaltung im Gefahrenfall, auch durch Laien bedienbar
Reduzierte Kabelmenge: durch Bus-Verkabelung statt klassischer Stern-Verkabelung
Zwei Baugrößen: drei Platzeinheiten (kompakt) oder zwölf Platzeinheiten (für größere Verteilung)
Direkt verbindbar

Varianten: drei Platzeinheiten vs. zwölf Platzeinheiten

Merkmal	3 Platzeinheiten	12 Platzeinheiten
Kompatibilität	alle frontrastenden BR-Kanäle, Raum- und Standsäulen	C-Profil-Kanäle 170 mm und 210 mm (mit speziellem Kanalstück)
Farben	4 Farben	3 Farben
Bestückung	leer oder 11 vorbestückte Varianten	leer oder 21 vorbestückte Varianten

Produktbeispiele

Produktabbildung	Artikelnummer	Bezeichnung	Bestückung
	GKEV03SET12	Kleinverteiler für BR-Kanal OT80	1× ADA516D, Winsta, Frontrastend	Produkt kaufen
	GKEV03SET32	Kleinverteiler für BR-Kanal OT80	1× ADA516D + SPC203N, Winsta, Frontrastend	Produkt kaufen
	GKEV12SET12	Kleinverteiler für BR-Kanal	6× ADA516D, Winsta, C-Profil	Produkt kaufen
	GKEV12SET22	Kleinverteiler für BR-Kanal	CDA625D + 6× NBN116, Winsta, C-Profil

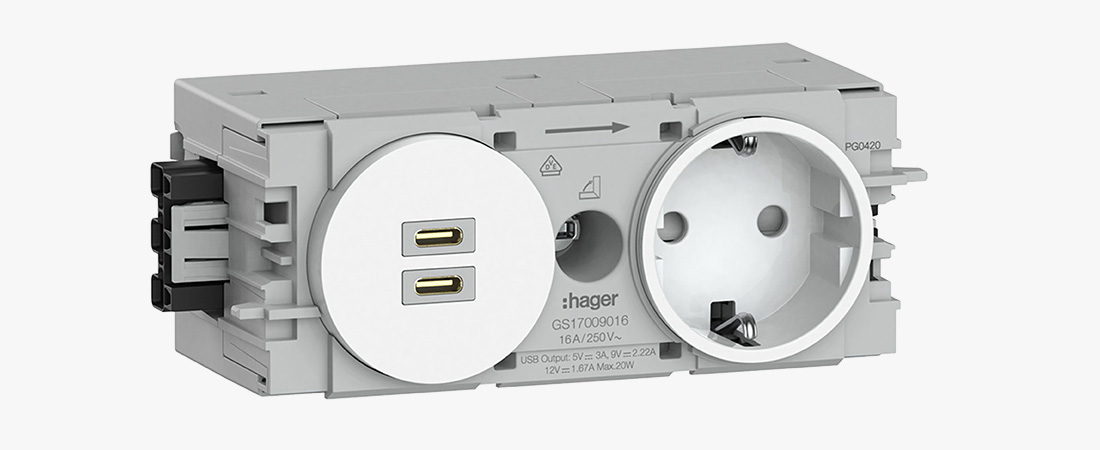

Kanalsteckdose mit USB-C Power Delivery: Laden ohne Netzteil

Smartphone oder Tablet direkt am Brüstungskanal laden, ohne separates Netzteil: Das ermöglicht die neue Hager Kanalsteckdose mit zwei USB-C-Anschlüssen und Power Delivery bis 20 Watt. Die Steckdose erkennt automatisch die optimalen Ladeparameter des angeschlossenen Geräts und lädt es schnell, energieeffizient und akkuschonend. Werden beide USB-C-Ports gleichzeitig genutzt, teilt sich die Leistung auf beide Ports auf, jeder lädt dann mit 5V ohne Power Delivery.

Für Büros bedeutet das eine flexible Stromquelle nah am Arbeitsplatz: Die SCHUKO-Steckdose versorgt klassische Verbraucher wie einen PC, während die USB-C-Ports Endgeräte direkt ohne Netzteil laden. Für Bildungseinrichtungen ist ein Aspekt besonders relevant: Das Laden ohne Netzteil erspart die nach DGUV A3 vorgeschriebene regelmäßige Prüfung von ortsveränderlichen Netzteilen. Das senkt sowohl den Prüfaufwand als auch das Risiko, dass ein defektes Netzteil unentdeckt im Einsatz bleibt.

2× USB-C mit Power Delivery 20W: automatische Anpassung an die optimalen Ladeparameter des Endgeräts
SCHUKO-Steckdose: für klassische Verbraucher wie PCs
DGUV A3-Vorteil: Laden ohne Netzteil erspart die wiederkehrende Pflichtprüfung
Plug-and-Play: Geräteeinbau nach gewohntem tehalit-Prinzip, ohne Fehlerquellen
Extra flache Rahmenblenden: dezente Integration ins Kanaldesign
Zwei Farben: verkehrsweiß und graphitschwarz
Zwei Montagevarianten: frontrastend oder C-Profil-Einbau
Tauschkompatibel: passt in aktuelle und ältere Kanalsysteme, einfacher Austausch bestehender Steckdosen

Produktübersicht

Produktabbildung	Artikelnummer	Montage	Farbe
	GS17009011	C-Profil	graphitschwarz	Produkt kaufen
	GS17009016	C-Profil	verkehrsweiß	Produkt kaufen
	GS17019011	Frontrastend	graphitschwarz	Produkt kaufen
	GS17019016	Frontrastend	verkehrsweiß	Produkt kaufen

lle Varianten: 1-fach Steckdose mit USB-Charger C+C, Power Delivery 20W, Winsta-Anschlusstechnik.

Häufige Fragen zur BR-Family

Was ist ein Kanaleinbauverteiler und wann lohnt sich der Einsatz?
Ein Kanaleinbauverteiler (KEV) integriert Schutzgeräte direkt in den Brüstungskanal oder die Raumsäule, statt eine separate Unterverteilung zu installieren. Das lohnt sich, wenn in der Hauptverteilung kein Platz mehr ist oder die Distanz zum Verbraucher zu groß für eine wirtschaftliche Verkabelung wäre.
Erfüllt der Hager KEV die Anforderungen für Laborräume nach DIN VDE 0100-723?
Ja. Der Hager Kanaleinbauverteiler erfüllt die DIN VDE 0100-723, die die elektrische Sicherheit in Laboratorien regelt, unter anderem durch das integrierte Not-Aus-System für die schnelle Abschaltung im Gefahrenfall.
Wofür steht USB-C Power Delivery bei der Hager Kanalsteckdose?
Power Delivery ist ein Lade-Standard, bei dem die Steckdose automatisch erkennt, welche Spannung und Stromstärke das angeschlossene Gerät benötigt, und sich entsprechend einstellt. Das ermöglicht schnelles, energieeffizientes und akkuschonendes Laden ohne separates Netzteil.
Warum erspart die USB-C-Kanalsteckdose die DGUV A3-Prüfung?
Die DGUV A3 schreibt die regelmäßige Prüfung ortsveränderlicher elektrischer Betriebsmittel vor, dazu zählen auch Netzteile. Wird ein Endgerät direkt über USB-C ohne separates Netzteil geladen, entfällt dieses prüfpflichtige Betriebsmittel, was den Prüfaufwand reduziert.
Lässt sich die neue USB-C-Kanalsteckdose in bestehende Hager-Kanäle nachrüsten?
Ja. Die Kanalsteckdose ist mit allen Brüstungskanälen der BR-Family sowie den Hager Raumsäulen kompatibel, sowohl als frontrastende Variante als auch für den C-Profil-Einbau. Bestehende Kanalsteckdosen lassen sich einfach austauschen.
