COMPACT MINI – QUALITÄTSSENSORIK IM KLEINSTFORMAT

Sicherheitstechnik
25.05.2021

Wo es besonders darauf ankommt, die Ästhetik eines Raumes nicht durch technische Elemente zu stören, stellen die Mini Präsenz- und Bewegungsmelder eine ideale Lösung dar. Durch ihre winzigen Gehäuse mit sehr geringer Aufbauhöhe bleiben sie unauffällig im Hintergrund – und behalten dank ihrer Qualitäts-Sensorik doch alles souverän im Blick. Sie stehen für alle gängigen Betriebstechnologien zur Verfügung und überzeugen stets durch ihre einfache Montage.

Inhaltsverzeichnis und Quicklinks

Kleine Bauform, großes Einsparpotenzial

ESYLUX Mini-Melder – Funktionalität auf kleinstem Raum

Gerade in hochwertigen Objekten möchten Planer klare Linien und ebene Flächen nicht durch den Einbau technischer Geräte unterbrechen. Um dort dennoch eine energieeffiziente Steuerung der Beleuchtung und anderer Gewerke umsetzen zu können, hat ESYLUX die Präsenz- und Bewegungsmelder der Serie COMPACT MINI entwickelt. Aufgrund der kleinen Größe mit Durchmessern von nur 25 bis maximal 58 mm und einer sehr geringen Aufbauhöhe lassen sie sich unauffällig in ein Objekt einfügen und ermöglichen so ein ebenmäßiges Erscheinungsbild.

Die Melder sind für die Deckenmontage ausgelegt und stehen für alle gängigen Schnittstellen zur Verfügung. Die 230V-Varianten eignen sich durch Hochleistungsrelais mit Wolfram-Vorlaufkontakt auch für das Schalten von LED-Beleuchtung, deren hohe Lebenserwartung durch die Automation zuverlässig ausgenutzt wird. Die Ausführungen für 12-36 V, 1-10 V, DALI und KNX realisieren darüber hinaus eine präsenz- und tageslichtabhängige Konstantlichtregelung. Die drei zuletzt genannten bieten zudem eine Orientierungslichtfunktion, die KNX-Varianten einen HLK-Ausgang. Alle fernbedienbaren Melder sind mit Werkseinstellungen sofort betriebsbereit.



Produktübersicht COMPACT Mini Serie

  Artikelnr. Produktbezeichnung Beschreibung
EP10426001 MD-C 360i/8 mini Mini-Bewegungsmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage
EP10427008 MD-C 360i/8 mini-3m Mini-Bewegungsmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage zum bedarfsgerechten Schalten der Beleuchtung, somit spürbare Verringerung der Energiekosten
EP10427343 PD-C 360i/8 mini UC Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage
EP10426063 PD-C 360/8 mini Slave Slave-Präsenzmelder zur Erweiterung des Erfassungsbereiches eines “Master”-Präsenzmelders mit 360° Erfassungsbereich für die Deckenmontage
EP10426032 PD-C 360i/12 mini Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage zum bedarfsgerechten Schalten der Beleuchtung, somit spürbare Verringerung der Energiekosten
EP10425868 PD-C 360i/6 mini Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbau- und Wandmontage zum bedarfsgerechten Schalten der Beleuchtung, somit spürbare Verringerung der Energiekosten
COMPACT MINI EP10426025 PD-C 360i/8 mini Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage zum bedarfsgerechten Schalten der Beleuchtung, somit spürbare Verringerung der Energiekosten
COMPACT MINI EP10427015 PD-C 360i/8 mini-3m Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage zum bedarfsgerechten Schalten der Beleuchtung, somit spürbare Verringerung der Energiekosten
COMPACT MINI EP10427510 PD-C 360i/8 mini DALI Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage
EP10426162 PD-C 360i/12 mini KNX KNX Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage
EP10426155 PD-C 360i/8 mini KNX KNX Mini-Präsenzmelder mit 360° Erfassungsbereich für die Deckeneinbaumontage
EP10425356 ESY-Pen ESY-Pen und ESY-App, ein Duo für alles: (1) Parametrieren, (2) Fernsteuern (3) Licht messen, (4) Projekte verwalten

Weitere Infos zur COMPACT Mini Serie

© ESYLUX: Montage & Installation: Bewegungsmelder Serie COMPACT MD-C360i/6 mini

Ihre Vorteile im Überblick

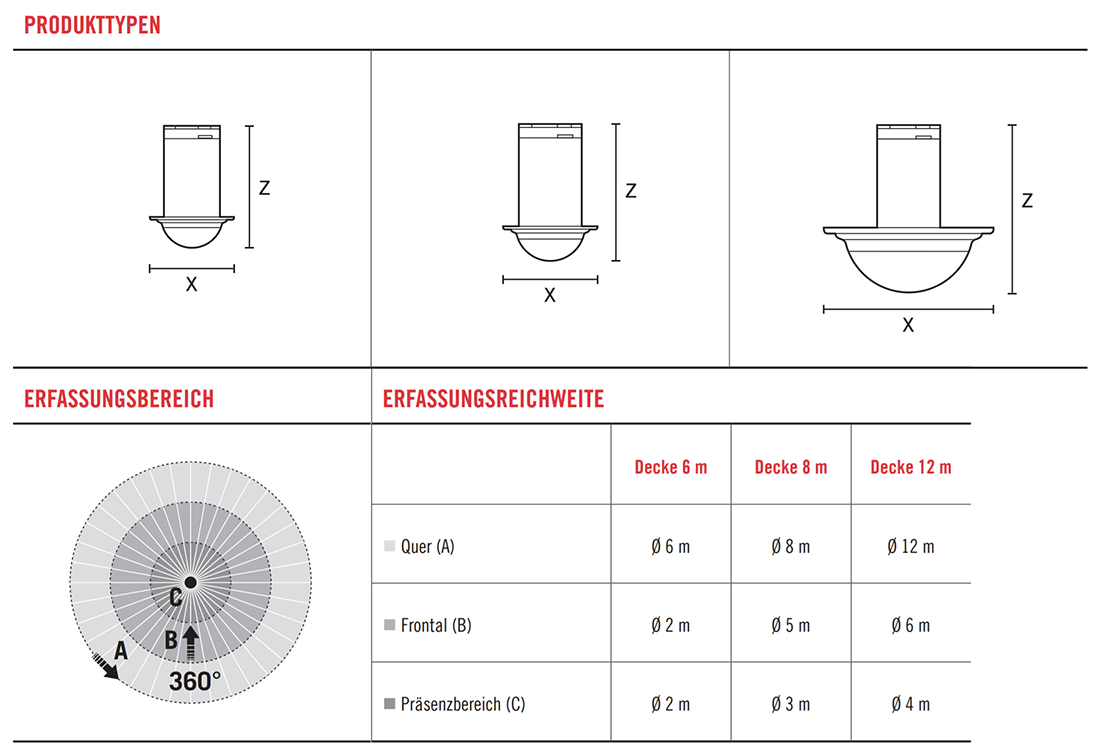

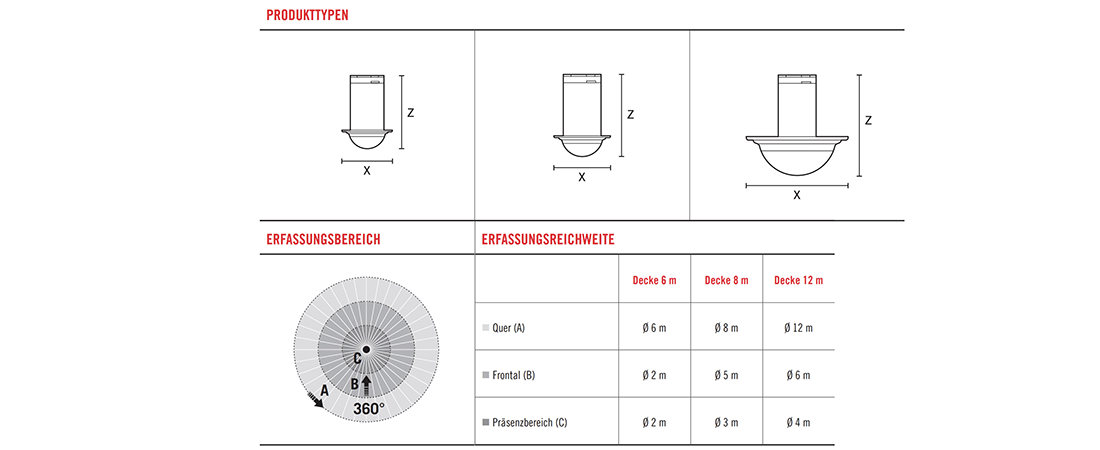

  • Sehr kleine Bauform mit Durchmessern von lediglich 25 mm (Ø 6 m Erfassungsreichweite) bis 58 mm (Ø 12 m Erfassungsreichweite)
  • Bedarfsgesteuertes Schalten der Beleuchtung (230 V) oder automatische Lichtsteuerung (1 – 10 V, 12 – 36 V, DALI oder KNX) auf ein konstantes Helligkeitsniveau in Abhängigkeit von Anwesenheit und Tageslicht (Konstantlichtregelung)
  • Bequemes Einstellen per Fernbedienung, z.B. Voll-/Halbautomatik, Lichtwerte, Nachlaufzeiten oder Tasterfunktionen
  • Zahlreiche Varianten (Reichweite, Präsenz/Bewegung, Beleuchtungs- und HLK-Steuerung) für alle gängigen Schnittstellen (230 V, 1 – 10 V, 12 – 36 V, DALI, KNX)
  • Geeignet für das Steuern von LED-Leuchten durch Hochleistungsrelais mit Wolfram-Vorlaufkontakt (230 V)
  • Einfache Programmierung per Fernbedienung und “blue mode” Technologie
  • Schaltverzögerung zur Vermeidung unerwünschten Schaltens durch nur kurzfristige Helligkeitswechsel
  • Manuelles Übersteuern und Treppenlichtfunktion bei Meldern mit Tastereingang
  • Orientierungslichtfunktion bei Meldern mit 1 – 10 V, DALI oder KNX
  • Smarte Werkseinstellungen für sofortige Inbetriebnahme bei fernbedienbaren Varianten
© ESYLUX: Montage & Installation: Präsenzmelder Serie COMPACT PD-C360i/6 mini
