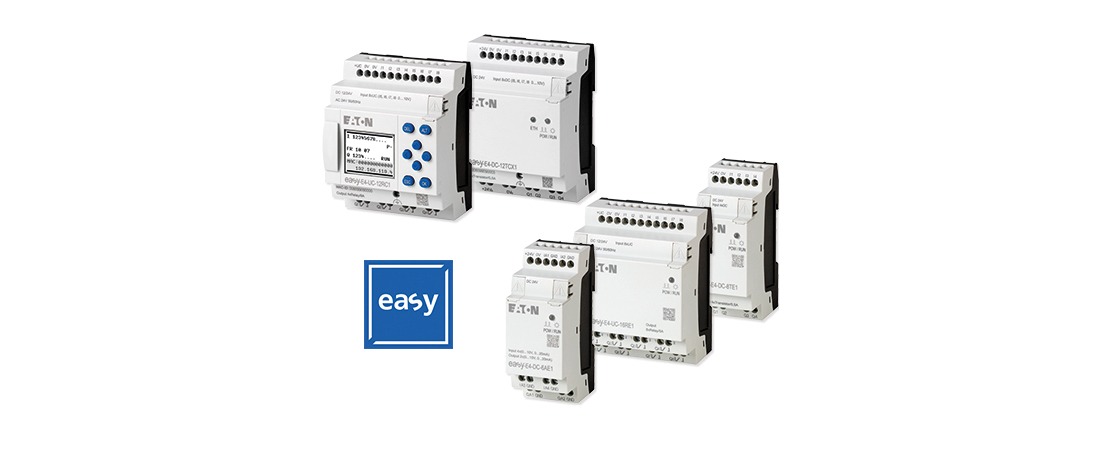

Das neue Steuerrelais easyE4

Steuerung und Regelung war nie einfacher – mit dem Steuerrelais easyE4 von Eaton!

Die easyE4 bietet eine Lösung für alle, die Steuerungs- und Regelungsaufgaben mit möglichst geringem Aufwand umsetzen wollen – vom Installateur der Gebäudetechnik bis zum Automatisierer im Maschinenbau. Dank einfacher Handhabung und intuitiver Programmiersoftware easySoft 7 lassen sich mit der easyE4 einfache Steuerungsaufgaben genauso leicht umsetzen wie umfangreiche Regelungsaufgaben in vernetzten Systemen.

Das easyE4 Steuerrelais von Eaton unterstützt Sie bei jedem Arbeitsschritt – und das dank der optimierten Sortimentsgröße bereits bei der Projektplanung. Freuen Sie sich über mehr Flexibilität, mehr Transparenz und mehr Zeit, die Sie von jetzt an anderen Aufgaben widmen können.

Multifunktionalität erleichtert die Planung. Die easyE4 deckt unterschiedliche Steuerungs- und Regelungsaufgaben mit einem Gerät ab:

• Logikfunktionen
• Zeit- und Zählfunktionen
• Schaltuhrfunktionen
• Arithmetikfunktionen
• PID-Regler
• Bedien- und Anzeigefunktionen

Programmierung genau nach Ihrem Bedarf:

• Erstellung von Schaltplänen direkt am Basisgerät über Eingabetastatur und Textdisplay
• Die Programmierung ist flexibel und erfolgt entweder direkt am Gerät oder über die Software easySoft
• 4 verschiedene Programmiersprachen für anwenderfreundliche Programmierung
• Individuelle Gestaltung der Anzeigetexte, Hintergrundfarben oder der Startgrafik, z. B. mit Ihrem Firmenlogo

Software

Die intuitive Software easySoft ermöglicht einen schnellen Einstieg in die Programmierung. Applikationen können bequem am PC oder direkt am Gerät erstellt und angepasst werden. Übersichtliche Auswahlmenüs sowie die Möglichkeit zur Simulation, Online-Kommunikation und Dokumentation machen easySoft zu einer idealen Ergänzung der easyE4-Geräte.

Haupt-Funktionen der easySoft Version 7 im Überblick

•  Programmiersprachen:
• Strukturierter Text (ST), Funktionsbausteine (FBS), Kontaktplan (KOP), easy Programmiersprache (EDP)
• Interrupt-Funktionsblöcke
• Neue Funktionsblöcke:  Datenlogger (DL),  Alarm-Funktionsblock (AL), Wochenzeitschaltuhr (WT),  Jahreszeitschaltuhr (YT)
• Individuelle Startgrafik
• Oszilloskope-Funktion (offline oder online nutzbar)
• WebServer-Funktion

Bestehende Programme der bisherigen easy Reihe easy 500/700/800 können mit der neuen easySoft7 übernommen werden. Es erfolgt eine automatische Umsetzung der Abbildung der bisherigen easy Reihe auf die neue easyE4.

Produktübersicht

Produktabbildung	Artikelnr.	Artikelbezeichnung
	197227	easyE4 Starterset AC
	19722	easyE4 Starterset DC
	197229	easyE4 Starterset UC

Produtübersicht easyE4 Basisgeräte und Erweiterungsgeräte

Die Merkmale

Mit dem Steuerrelais easyE4 setzen Sie die Steuerung und Regelung unterschiedlicher Anwendungen effizient, flexibel und einfach um! Das neue easyE4-Sortiment ist wesentlich kompakter aufgebaut als ihre Vorgängerreihen easy500, easy700 und easy800. Dank der flexiblen Erweiterung mit bis zu 11 Modulen auf maximal 188 Ein-/Ausgänge, sowie der großen Spannungsvielfalt ist die easyE4 optimal geeignet für Anwendungen in der Industrie wie auch im Gebäudebereich.

Die intuitive Programmiersoftware easySoft schafft zusätzliche Flexibilität mit den vier verfügbaren Programmiersprachen, inklusive Funktionsplan (FUP) und Strukturiertem Text (ST). Neue hilfreiche Funktionsbausteine, wie die automatische Email-Benachrichtigung, sowie die Möglichkeit der Erstellung eigener Funktionsbausteine erleichtern die Programmierung für jeden Benutzer.

Die Visualisierung ist dank des integrierten Webservers auch auf mobilen Geräten oder einem HMI möglich. In Verbindung mit weiteren Produkten aus dem Eaton Portfolio lässt sich die easyE4 mit der on Board Ethernet-Schnittstelle zudem in IIOT (Industrial Internet of Things) Systemarchitekturen einbinden. Der leistungsstarke Prozessor in Kombination mit der Interrupt-Funktion ermöglicht eine schnelle Verarbeitungs- und Reaktionszeit im Betrieb.

Die Merkmale im Überblick:

• Bis zu 11 lokale Erweiterungsmodule an einem Basisgeräte für höchste Flexibilität
• 188 Ein-/Ausgänge in einem easyE4 System deckt eine Vielzahl von Applikationen ab
• Große Spannungsvielfalt (Gleich-, Wechsel- und Universalspannung) in einem kompakten Sortiment
• Uneingeschränkte Kombinationsmöglichkeiten der Spannungsarten von Basisgeräten mit Erweiterungsmodulen für einfachste Handhabung
• Ethernet-Schnittstelle on Board erlaubt eine Vielzahl an Kommunikationsmöglichkeiten
• easySoft bietet 4 Programmiersprachen (ST, FUP, KOP, EDP) zur Auswahl für eine anwenderfreundliche Programmierumgebung
• Verschiedenste Anzeige- und Visualisierungsmöglichkeiten, z. B. auf mobilen Geräten, durch integriertes Display, Webserver und Ethernet-Optionen
• Micro SD-Karte ermöglicht eine Protokollierung von Programmparametern (Data logging) und ein individualisiertes Startprogramm
• Display mit 3 Hintergrundfarben (rot, grün, weiß) zur Visualisierung verschiedener Gerätestati
• DCF77- Funksignalauswertung sowie Ethernetdienste stellen sekundengenaue Datum- und Uhrzeitangabe sicher
• Interrupt-Funktion ermöglicht schnelle Erkennung von Ereignissen und kurze Reaktionszeiten

Die Vorteile im Überblick:

IIoT ready

• Integrierte Ethernet- Schnittstelle für eine optimale Visualisierung und zukunftssichere Kommunikation

Bis zu 11 Erweiterungsmodule

• 188 Ein-/Ausgänge in einem System
• Keine Einschränkungen bei der Kombination von Basisgeräten und Erweiterungsmodulen

4 Programmiersprachen

• Nutzen sie ihre bevorzugte Sprache – easySoft 7 bietet die Programmiersprachen ST, KOP, EDP, FBS

Webserver

• Umfangreiche Visualisierungsmöglichkeiten z. B. über den integrierten Webserver auf mobilen Geräten

Interrupt

• Schnelle Reaktion auf Prozessereignisse durch integrierte Interrupt-Funktion

Echtzeituhr

• DCF77- Funksignalauswertung stellt eine sekundengenaue Datum- und Uhrzeitangabe siche
