EASYCELL® – Aus rot wird schwarz
Die neue Generation EASYCELL® ist auf dem Markt. Die Gel-Verbindungs- und Abzweigmuffen überzeugen mit flammhemmenden und UV-beständigen Kunststoffschalen, sodass der Einsatz auch unter schwierigen Bedingungen möglich ist.
Inhaltsverzeichnis und Quicklinks
Die neue Generation der Gel-Verbindungs- und Abzweigmuffen
Aus rot wird schwarz
Die schlagfesten Polypropylen-Formschalen sind in flammhemmendem Material ausgeführt und erlauben es, die EASYCELL® Gelmuffen ebenfalls in anspruchsvollen Umgebungen einzusetzen. Durch den Farbwechsel ist die schwarze EASYCELL® UV-beständig und passt sich nahezu unauffällig an die Kabelumgebung an.
Perfektion, innen und außen.
© Cellpack GmbH
Die Erfolgsgeschichte geht weiter. Wir präsentieren die Weiterentwicklung der EASYCELL® Gelmuffenreihe zur einfachen und schnellen Herstellung von Kabelverbindungen. Das bewährte Konzept der Gel-Verbindungs- und Abzweigmuffen wurde weiter optimiert und mit den bestmöglichen Eigenschaften für das bestehende Design ausgestattet.

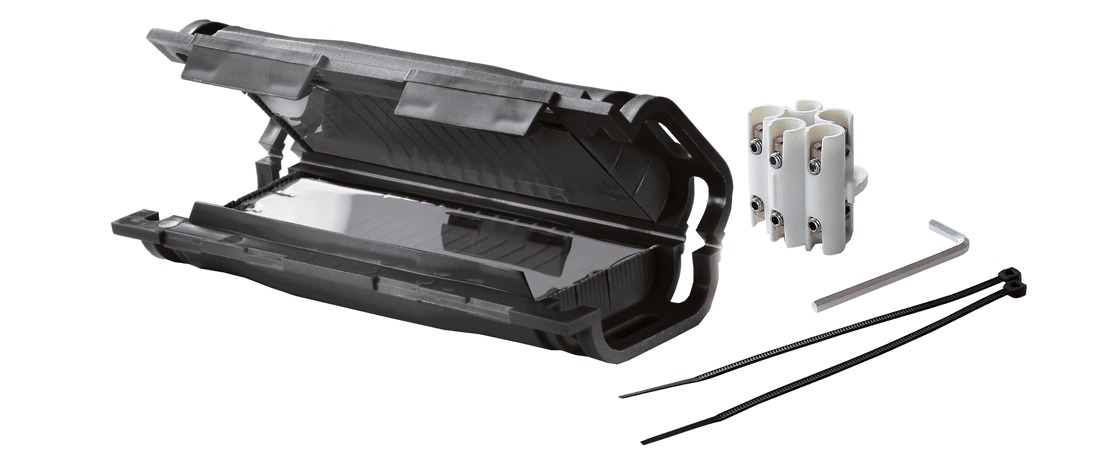

EASYCELL® EASY…V: Gel-Verbindungsmuffe mit Verbinderblock
© Cellpack GmbH
| Typ |
L |
B mm |
H mm |
Kunststoffkabel unarmiert |
Art. Nr. | ||
 3x |
 4x |
 5x |
|||||
| Nennquerschnitt pro Ader mm² | |||||||
| EASY 2 V | 86 | 47 | 27 | 1,5 – 2,5 | 389676 | ||
| EASY 3 V | 146 | 55 | 35 | 1,5 – 6 | 1,5 – 6 | 1,5 – 6 | 389677 |
| EASY 4 V | 180 | 69 | 40 | 6 – 16 | 6 – 16 | 6 – 16 | 389678 |
| EASY 5 V | 240 | 75 | 44 | 16 – 25 | 16 – 25 | 16 – 25 | 389679 |

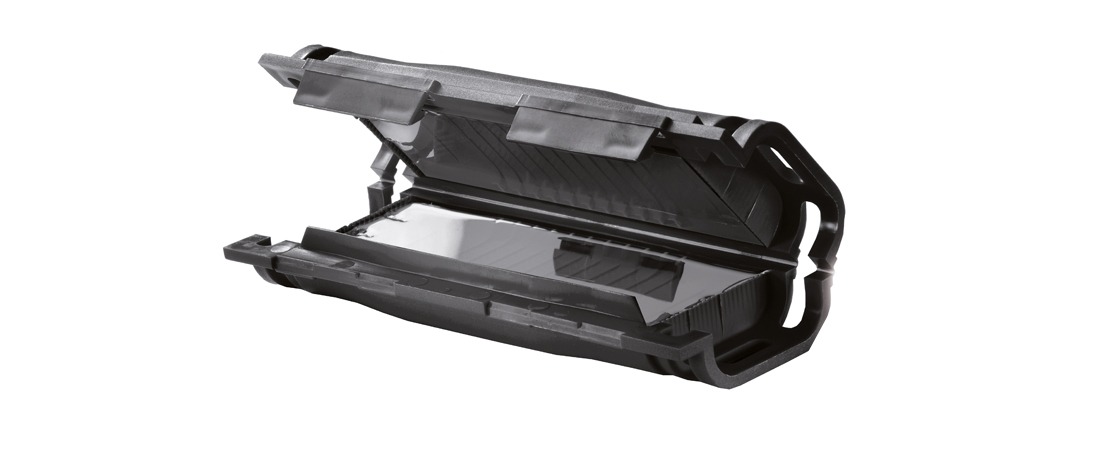

EASYCELL® EASY…V Gel-Verbindungsmuffe ohne Verbinderblock
(Auch im praktischen PE Beutel erhältlich)
© Cellpack GmbH
| Typ |
L |
B mm |
H mm |
Kabel-Ø mm |
Kunststoffkabel unarmiert |
Art. Nr. | |
|
|
3x |
4x |
|||||
| Nennquerschnitt pro Ader mm² | |||||||
| EASY 2 | 86 | 47 | 27 | 11 – 13 | 1,5 – 2,5 | 360366 | |
| EASY 3 | 146 | 55 | 35 | 11 – 19 | 1,5 – 6 | 1,5 – 6 | 360368 |
| EASY 4 | 180 | 69 | 40 | 15 – 23 | 6 – 16 | 6 – 16 | 360369 |
| EASY 5 | 240 | 75 | 44 | 19 – 28 | 16 – 25 | 16 – 25 | 360400 |

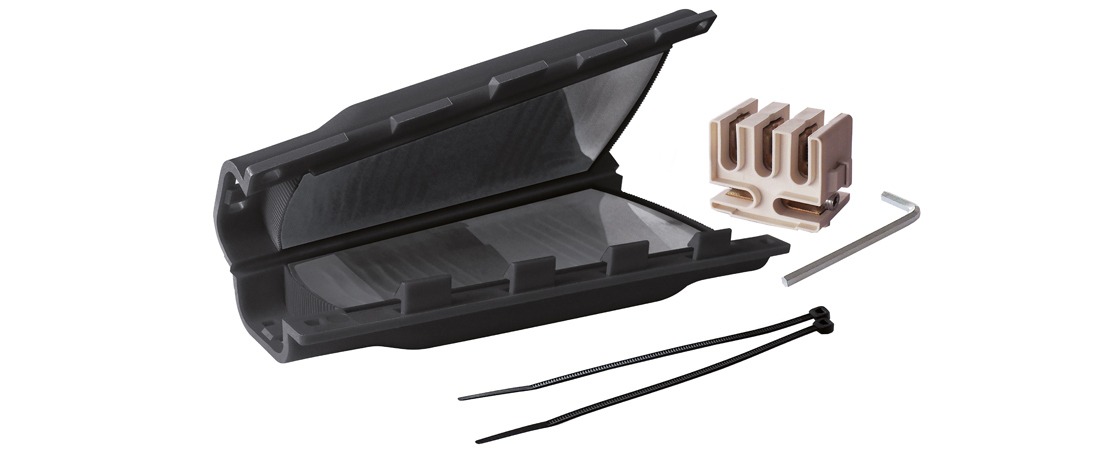

EASYCELL® EASY…V: Gel-Abzweigmuffe mit Abzweigblock
© Cellpack GmbH
| Typ |
L |
B mm |
H mm |
Kunststoffkabel |
Art. Nr. | |||||
|
3x |
4x |
5x |
||||||||
| Hauptkabel | Abzweigkabel | Hauptkabel | Abzweigkabel | Hauptkabel | Abzweigkabel | |||||
| Nennquerschnitt pro Ader mm² | ||||||||||
| EASY 6 V | 220 | 110 | 53 | 6 | 2,5 – 6 | 6 | 2,5 – 6 | 6 | 2,5 – 6 | 371166 |
| EASY 7 V | 260 | 130 | 65 | 16 – 25 | 2,5 – 25 | 16 – 25 | 2,5 – 25 | 16 – 25 | 2,5 – 25 | 371167 |
NEUE Produktvorteile
- Flammhemmende und UV-beständige Kunststoffschalen ermöglichen Einsatz unter anspruchsvollen Bedingungen
- Flammhemmende Schalen deutlich gekennzeichnet
- Optimierte Verpackung mit Originalitätsverschluss in neuer BBC Cellpack Corporate Identity gestaltet
Einsatzbereiche und Eigenschaften
- Schlagfeste, wiederöffenbare und vorgefüllte Formschalen
- Formstabiles Gel auf Silikon-Basis, kennzeichnungsfrei und unbegrenzt lagerfähig
- Sofortige Inbetriebnahme nach Installation
- Mit Standardwerkzeug montierbar
- Für Niederspannung U0/U (Um) 0,6/1 (1,2) kV
- Typgeprüft nach EN 50393 (entspricht IP 68)
- Für Innenraum, Freiluft, Erdreich und Wasser
- Für kunststoffisolierte Niederspannungskabel mit 3-, 4- und 5-adrigen Aluminium- oder Kupferleitern
- Querschnittsübergreifende, vollständig isolierte, einteilige Verbinder-/Abzweigblocks
- In den Muffenschalen integrierte Halterungen zum Fixieren von Verbinder-/Abzweigblock
- Bei Abzweigmuffen kein Durchtrennen des Hauptkabels nötig
- Separate Zugentlastung für den Einsatz bei hohen mechanischen Lasten und Kräften
- Installationstemperatur von -20 bis 90 °
