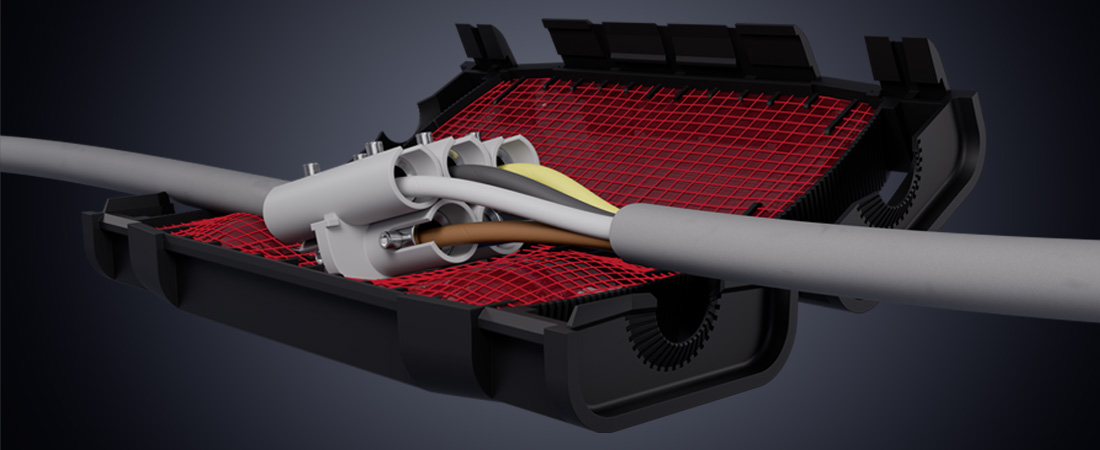

EASYCELL® Gel-Verbindungsmuffe mit Verbinderblock
Die EASYCELL-Familie repräsentiert die nächste Generation von Gel-Durchgangsverbindungen, die für die schnelle und einfache Herstellung von Kabelverbindungen entwickelt wurden. Dank der Verwendung hochwertiger Gelisolierung und langlebiger Materialien bieten die Verbindungen einen hervorragenden mechanischen Schutz und dauerhafte Feuchtigkeitsbeständigkeit.
Inhaltsverzeichnis und Quicklinks
Einsatzgebiete
Die EASYCELL®-Produktreihe gewährleistet sichere und zuverlässige Kabelverbindungen im Innen-, Außen- und Untergrundbereich bei Installationstemperaturen von -10 bis 60 °C. Die Inbetriebnahme der elektrischen Verbindung kann unmittelbar nach der Installation erfolgen, da das Gel dauerhaft weichelastisch bleibt und daher nicht aushärten muss.
Allgemeine Anwendungsbeispiele
- Lose Kabel an Zwischendecken oder im Außenbereich, anstelle von Anschlussdosen
- Sicherheitssysteminstallationen, z. B. CCTV-Kameras, Zugangskontrollsysteme, Bewegungssensoren, Smart-Home-Upgrades
- Temporäre Installationen
Wohnbereich
- LED-Beleuchtungssysteme
- Gärten, Springbrunnen, Bodenbeleuchtung von Durchgängen
- Wohn- und Umgebungsbeleuchtung für Innenräume
- Telefon- und Telekommunikationssysteme
Gewerbe & Industrie
- Straßen- und Fahrbahnbeschilderung
- Industrielle und häusliche Automatisierung (Zäune, Tore)
- Messestandbau, d. h. Beleuchtungssysteme, Bildschirme/digitale Beschilderung, interaktive Exponate oder Point-of-Sale-Systeme
@BBC Cellpack Electrical Products
Technische Daten
| Modell | L (mm) | B (mm) | H (mm) | Cu/ Al | Kabel Ø (mm) | Nennquerschnitt pro Leiter (mm²) | Art-Nr. | |||
| 3x | 4x | 5x | ||||||||
|
EASYCELL 2V+ 3-polig Federklemmblock |
80 | 37 | 28 | Cu+Al | 10-13 | 1.5-2.5 | – | – | 486517 | |
|
EASYCELL 3V+ 5-polig Sechskant-Steckverbinder |
145 | 58 | 35 | Cu | 13-17- | 1.5-6 | 1.5-6 | 1.5-6 | 486518 | |
|
EASYCELL 4V+ 5-polig Federklemmblock |
183 | 72 | 42 | Cu+Al | 14-22 | 2.5-10/6f | 2.5-10/6f | 2.5-10/6f | 486519 | |
|
EASYCELL 5V+ 5-polig Sechskant-Steckverbinder |
183 | 72 | 42 | Cu | 14-22 | 6-16 | 6-16 | 6-16 | 486520 | |
INTELLIGENTES DESIGN. ÜBERRAGENDE LEISTUNG.
- Null-Kapillarität
- Verbessertes Schnappverschlusssystem
- Keine Werkzeuge erforderlich
- Gebrauchsfertige Schalen
- UV-beständige und flammhemmende Schalen
- Kompaktes Design
- Nur 1C-V und 2C-V
- Ungiftiges Gel (Richtlinie EU 2015/863 RoHS 3-konform)
- Kein Verfallsdatum
USP:
GROSSE AUSWAHL, EINE MARKE
Von kompakten Designs bis hin zu Geräten mit hoher Kapazität – unser EASYCELL®-Portfolio deckt jede Anwendung ab. Es wurde eine Produktreihe entwickelt, die Installateuren maximale Flexibilität bietet, egal ob Sie eine platzsparende Lösung für beengte Installationen oder ein robustes Gerät für anspruchsvolle Umgebungen benötigen. Jedes Produkt ist auf schnelle, sichere und zuverlässige Leistung ausgelegt, damit Sie effizient arbeiten können, ohne Kompromisse bei der Qualität eingehen zu müssen.
