Hager Modulargeräte – Lust auf ´ne schnelle Nummer?

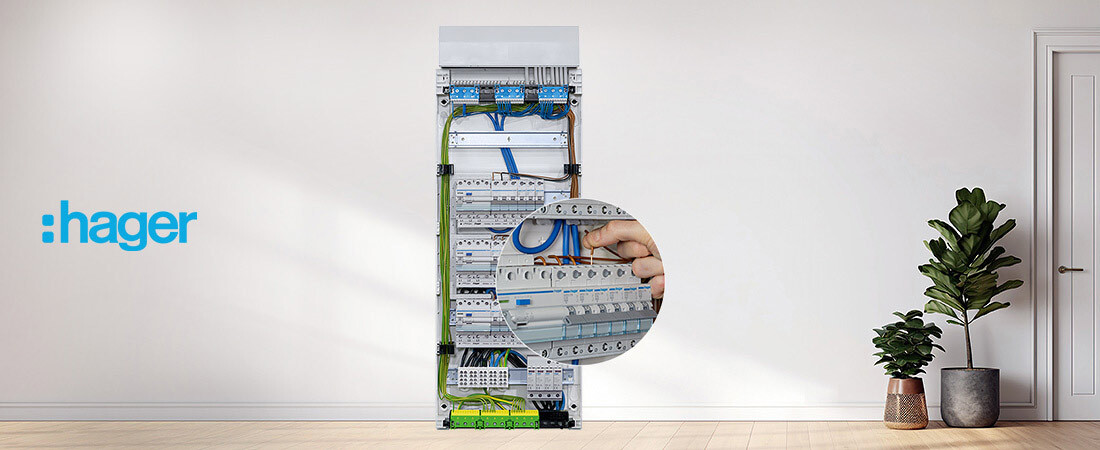

Schluss mit dem Gefummel

Senkrechte Phasenschienen: maximal flexibel

Mit den senkrechten Phasenschienen – die sich über ihre Bi-Connect-Käfigklemmen einfach festschrauben lassen – entfällt die aufwändige und zeitraubende Handverdrahtung (oder „manuelle Verdrahtung“) von einer Reihe zur darüber- oder darunterliegenden. Die Verdrahtung von Hutschiene zu Hutschiene kann dabei (abhängig von der Installationsform), wahlweise von links oder rechts erfolgen. Mit einer Phasenschiene und einer Einspeiseverdrahtung lassen sich bis zu drei Hutschienen versorgen. Diesen Montagevorteil bieten ausschließlich die Hager Phasenschienen, die damit Leitungsvolumen und Verdrahtungsaufwand drastisch reduzieren. Mit ihrer flachen Bauform bieten sie zudem spürbar mehr Verdrahtungsraum zwischen den Reihen. Das sorgt ebenso wie die beschrifteten Pole zusätzlich für eine schnelle und komfortable Installation.

Die waagerechten Phasenschienen werden erst ganz am Ende des Installationsprozesses eingesetzt, sodass Sie während der gesamten Verdrahtung über maximalen Platz verfügen. Dank quickconnect-Technik gelingt die Installation einfacher und schneller als je zuvor und das bei allen gängigen Verteilerausbauten.

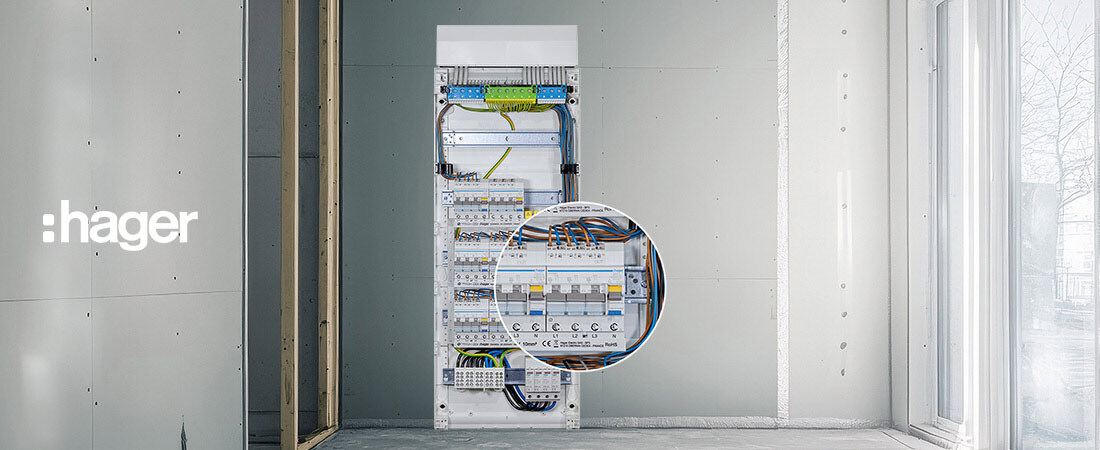

Kompakt und gut gebaut – Powerblock mit FI und LS

Gleiche Schutzfunktion, unterschiedliche Selektivität, bestes Platz-Nutzen-Verhältnis!

Der Hager Power Block verbindet drei einpolige Leitungsschutzschalter für drei 230-V-Wechselstromkreise mit einem FI-Schalter. Als einziges und kompaktestes Produkt im Markt sichert dieses Gerät drei Stromkreise gegen Fehlerströme; der Überlast-und Kurzschlussschutz erfolgt separat pro Pol. Die eindeutige Zuordnung des Neutralleiters erleichtert die Verdrahtung im Verteiler. Die insgesamt sechs Geräte dieser Reihe mit den Nennströmen 10, 13 und 16 A und B-und C-Charakteristik sind im Zugang mit quickconnect (Schraub-)Klemmen für Phasenschienen und im Abgang mit quickconnect Steckklemmen ausgestattet. Für einen schnellen Anschluss mehrerer Geräte in einer Reihe kann die Verschienung des Zugangs auch mit einer 4-poligen Standard-Phasenschiene erfolgen.

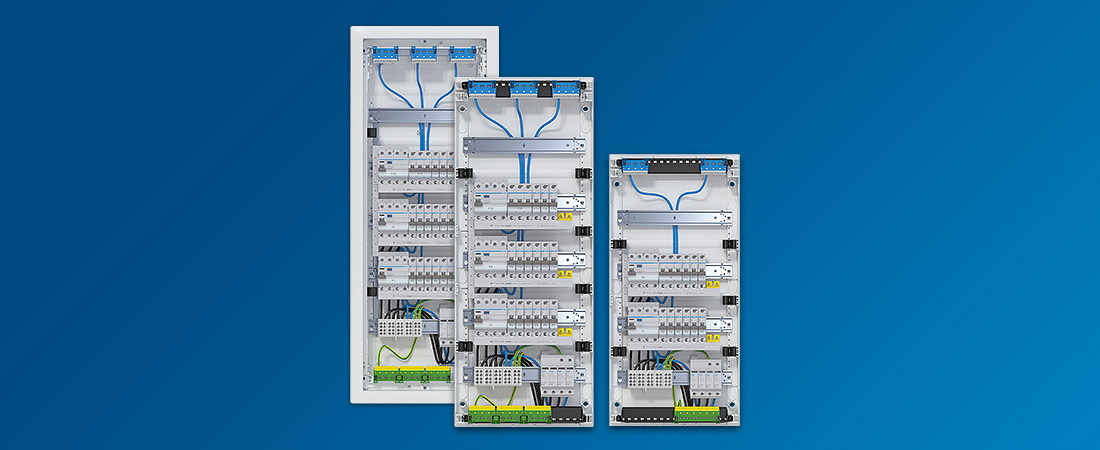

volta Kleinverteiler: vorverdrahtet und bestückt

Auspacken, anschließen, fertig!

Schrauben Sie noch oder bestellen Sie schon?

In Zeiten hoher Auftragsbestände und Fachkräftemangel sind schelle Installationslösungen mehr denn je gefragt. Deshalb bieten wir Ihnen gängige Ausführungen unserer beliebten volta Kleinverteiler Serie von Hager ab sofort auch fertig bestückt und vorverdrahtet an.

Ihre Komplettlösung: Einfach bestellt. Schnell installiert.

•  Einfache Montage dank anschlussfertigem Kleinverteiler
• Schnelle Bestellung durch gemeinsame Artikelnummer
• Komplett geprüfte und normenkonforme Unterverteilung
• Inklusive vollumfänglicher Dokumentation
• Zeitliche Optimierung der Arbeitsprozesse
• Weniger Verpackungsmaterial auf der Baustelle

Sie haben die Wahl: Insgesamt sind zwölf 4- und 5-reihige Varianten jeweils als Unterputz-, Hohlwand- und Aufputz-Ausführungen lieferbar. für beide Varianten gilt:

• Türscharnier handbedienbar
• Türanschlag rechts oder links ohne Blendrahmenendmontage
• fingersichere QuickConnect-Klemme serienmäßig für 1-5 reihige Verteiler
• seitlicher Verdrahtungskanal
• Normen: DIN EN 60670-24, DIN 43871
• geeignet zum Einsatz in Wohnungsgebäuden nach DIN 18015
• Flachausführung: Standardverteiler mittels Erhöhungsrahmen (Zubehör) auf 72 mm Wandausbautiefe umrüstbar

4 reihige Variante bestückt mit:

• 2 FI-Schalter, 4-polig, 40 A
• 9 LS-Schalter, 1-polig, 16 A
• 1 LS-Schalter, 3-polig, 20 A
• 1 Überspannungsableiter T2
• wahlweise 1 Hauptleitungsabzweigklemme oder 1 Hauptschalter
• inkl. Hauptstromverdrahtung

5 reihige Variante bestückt mit:

• 3 FI-Schalter, 4-polig, 40 A
• 15 LS-Schalter, 1-polig, 16 A
• 1 LS-Schalter, 3-polig, 20 A
• 1 Überspannungsableiter T2
• wahlweise 1 Hauptleitungsabzweigklemme oder 1 Hauptschalter
• inkl. Hauptstromverdrahtung
