IO-Link Safety
Mit Sicherheit bis ins Feld kommunizieren - in einem System
Mit IO-Link Safety integrieren Sie Sensoren sicher bis ins Feld – schnell, komfortabel und weltweit standardisiert nach IEC 61139‑2. Die Punkt-zu-Punkt Kommunikation ermöglicht funktionale Sicherheit bis PL e (SIL 3), unabhängig vom Feldbus. Profitieren Sie von sicherer Kommunikation, erweiterten Diagnosedaten und einem abgestimmten Komplettsystem von Pilz. Die Experten von Pilz unterstützen Sie bei der Integration in Ihre Anwendung.
Inhaltsverzeichnis und Quicklinks
IO-Link Safety: Flexibel. Einfach. Intelligent.
- Erhöhen Sie Ihre Produktivität:
IO-Link Safety Geräte identifizieren sich automatisch und übernehmen Parameter direkt. Das vereinfacht den Austausch, reduziert Stillstandzeiten und senkt die Variantenvielfalt – für weniger Lageraufwand und mehr Effizienz.
- Sparen Sie Zeit :
Die einfache Punkt-zu-Punkt-Verbindung mit Standardkabeln und Steckern erleichtert die Installation. Die Gerätekonfiguration erfolgt bequem über die PLC-Parametrierung oder mit dem Pilz Konfigurationstool – für eine schnelle Inbetriebnahme.
- Optimieren Sie Ihre Prozesse:
IO-Link Safety liefert Diagnosedaten direkt an die Steuerung – für gezielte Wartung und optimierte Abläufe. So steigern Sie die Transparenz Ihrer Maschinenzustände und können die Daten für Prozessoptimierungen einsetzen.
USP:
Mit Sicherheit bis ins Feld kommunizieren – in einem System!
Das Pilz IO-Link Safety System
Für die Integration von IO-Link Safety werden ein Master, Feldgeräte wie Sicherheitssensoren sowie passende Kabel und Konfigurationstool benötigt. Pilz bietet Ihnen das komplette System aus einer Hand – sicher und zuverlässig.
- IO-Link Safety Master: Als Schnittstelle zur Sicherheitssteuerung ermöglicht der IO-Link Safety Master die Punkt-zu-Punkt-Kommunikation bis in die Feldebene. Mit dem Pilz Master PDP 67 IOLS können Sie neben IO-Link Safety Geräten auch IO-Link Sensoren sowie klassische Sicherheitssensoren anschließen.
- IO-Link Safety Devices: Die IO-Link Safety Devices kommunizieren direkt mit dem IO-Link Safety Master und geben Auskunft über wichtige Statusinformationen. Mit den Sicherheits-Lichtgittern PSENopt II Advanced IOLS bietet Pilz das erste IO-Link Safety Gerät für die Zugangsabsicherung. Das Bediengerät PITgatebox IOLS lässt sich in Verbindung mit der Sicherheitszuhaltung PSENmlock für die Schutztürabsicherung einsetzen.
- Kabel und Konfigurationstool: Bei IO-Link Safety kommen 3-adrige, ungeschirmte Standardkabel zum Einsatz. Bis zu 32 Byte Daten werden mit IO-Link Safety bidrektional mit bis zu 230,4 kbit/s übertragen. Im Pilz Portfolio finden Sie diese Kabel in den passenden Längen für Ihre Anwendung. Mit dem Pilz Konfigurationstool können Sie die IO-Link Safety Master und Devices entsprechend konfigurieren und parametrieren.

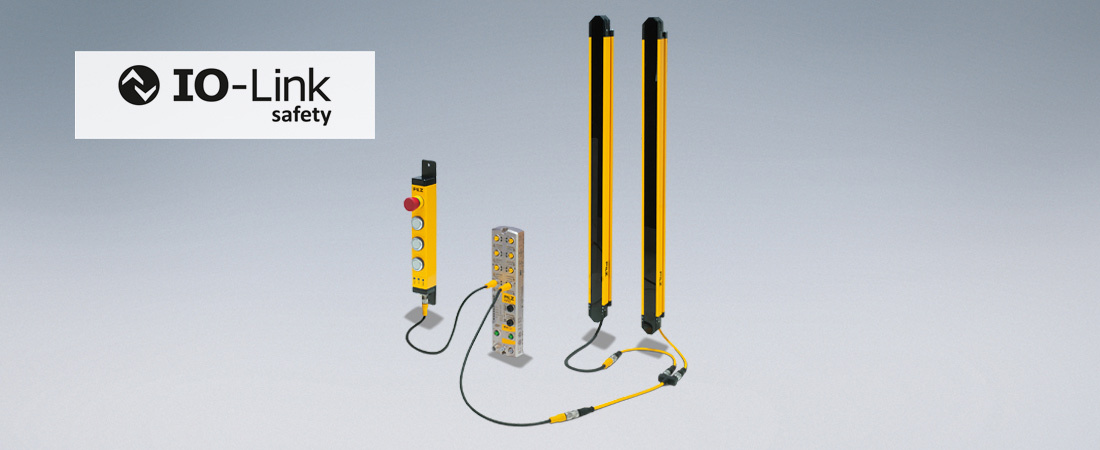

IO-Link Safety Devices© Pilz GmbH & Co. KG
IO-Link Safety Master PDP67
Erster TÜV-zertifizierter IO-Link Safety Master
Die Weiterentwicklung der IO-Link-Technologie ermöglicht eine nahtlose Kommunikation – von der Steuerungsebene bis hin zur Integration sicherheitsgerichteter Sensoren und Aktoren. Der IO-Link Safety Master PDP67 von Pilz bietet als Allround-Gerät vielfältige Möglichkeiten zur Anbindung unterschiedlichster Geräte, darunter IO-Link und IO-Link Safety, sichere Ein- und Ausgangssignale sowie Standardsignale. Darüber hinaus erweitert er die Funktionen eines herkömmlichen IO-Link-Masters um die Möglichkeit der sicheren Kommunikation im Bereich der funktionalen Sicherheit. Der IO-Link Safety Master ist die dezentrale Schnittstelle zur übergeordneten Sicherheitssteuerung und ermöglicht die Punkt-zu-Punkt Verbindung bis in die Feldebene. Zusätzlich bietet das Modul konfigurierbare Ports, über die sowohl sichere Ein- als auch Ausgangssignale verarbeitet werden können.
Merkmale:
- 4x IO-Link Safety Ports
- 4x Ports mit jeweils zwei konfigurierbaren sicheren digitalen Ein- oder Ausgängen
- Profinet / Profisafe Device
- Schnittstelle: M12, 5-pin ports
- Schutzklasse: IP67/ IP69K
- Gehäuse: Zinkdruckguss-Metall
- Umgebungstemperatur: -30 °C bis +70 °C
- Funktionale Sicherheit: PLe / SIL3
- Einsatz in Höhen bis zu 5.000 m
| Artikelnummer | Bezeichnung | |
| 4R000004 | IO-Link Safety Master PDP67 |

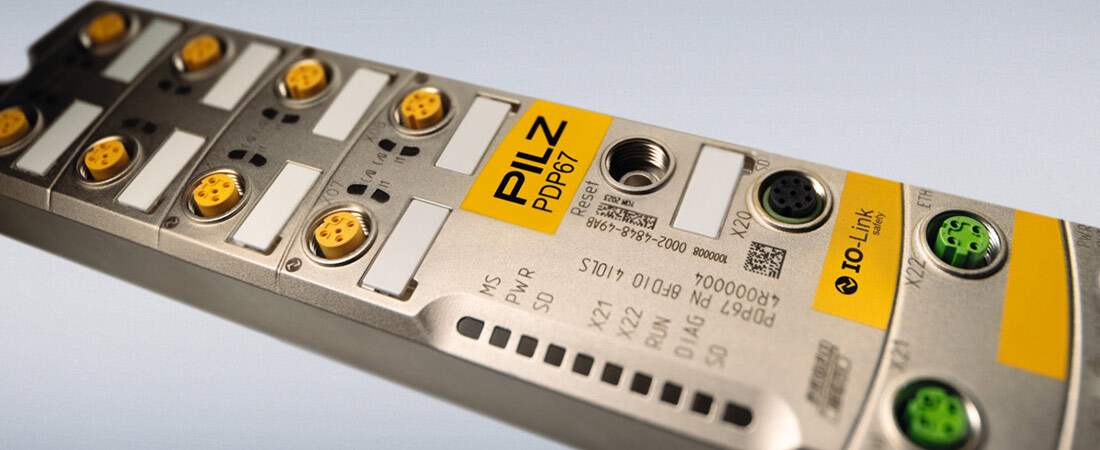

Erster TÜV-zertifizierter IO-Link Safety Master© Pilz GmbH & Co. KG
Ihre Vorteile des IO-Link Safety Masters auf einen Blick:
- Maximale Flexibilität durch passende Anschlussmöglichkeiten für IO-Link, IO-Link Safety, sichere Ein- und Ausgangssignale, Standardsignale, OSSD
- Universell konfigurierbare, sichere Ein-/Ausgänge
- Dezentrale Installation von sicherheitsgerichteter, digitaler Geräte im Feld
- Installation an fast jedem Ort durch kompaktes und robustes Gehäuse
- Bis zur Schutzart IP67 / IP69K einsetzbar
- Reduzierter Verkabelungsaufwand durch Plug-and-play mit genormten M12-Steckverbindungen
- Einfache Konfiguration durch bewährte PILZ-Tools
- Integrierter Web-Server zur schnellen Fehlerdiagnose
