Gibt dem Feuer keine Chance:
Das OBO Brandschutzkanal-System PYROLINE® Rapid
Der OBO Brandschutzkanal PYROLINE® Rapid besteht aus Stahlblech mit profilierter Deckelverschlusskontur und einer dämmschichtbildenden Innenbeschichtung. Diese schäumt im Brandfall auf und sorgt so aktiv für die Brandlastkapselung und Verhinderung der Brandweiterleitung. Die Flucht- und Rettungswege bleiben somit frei von Feuer und sind weiterhin nutzbar. Der PYROLINE® Rapid ist als Installationskanal mit den Klassen I30 bis I120 gemäß DIN 4102 Teil 11 geprüft und zugelassen.
Inhaltsverzeichnis und Quicklinks
Leichte Bauweise für eine einfache Installation
© OBO Bettermann Holding GmbH & Co. KG
© OBO Bettermann Holding GmbH & Co. KG
© OBO Bettermann Holding GmbH & Co. KG
Der PYROLINE® Rapid zeichnet sich durch eine dünne Materialstärke und schlanke äußere Abmessungen aus. Dennoch verfügt er über ein hohes Innenvolumen und einen großen Nutzquerschnitt. Sein geringes Gewicht sorgt für eine besonders einfache Installation.

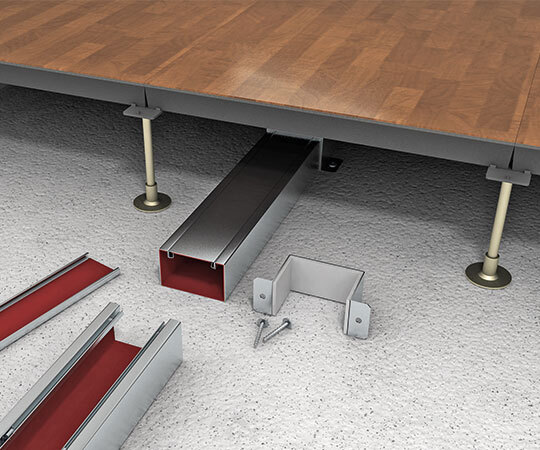

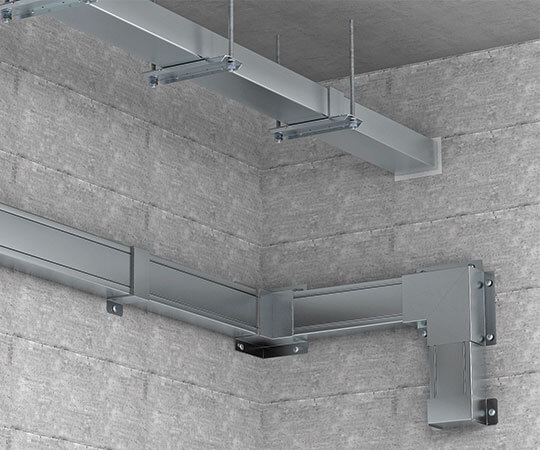

Die Form dieses Leichtgewichts unter den Brandschutzkanälen entspricht dem gängigen Leitungsführungskanal Rapid 80. Die Installation kann direkt an Wänden, Decken oder Böden erfolgen. Eine Montage auf Wandauslegern oder einem von der Decke abgehängtem Tragsystem ist ebenfalls möglich. Die Deckel lassen sich über die selbstkontaktierenden Rastklammern sicher mit dem Unterteil verbinden, wodurch zeitgleich der Potentialausgleich hergestellt ist. Selbst eine Über-Kopf-Montage ist umsetzbar, da spezielle Halter die Kabellast vom Deckel fernhalten.

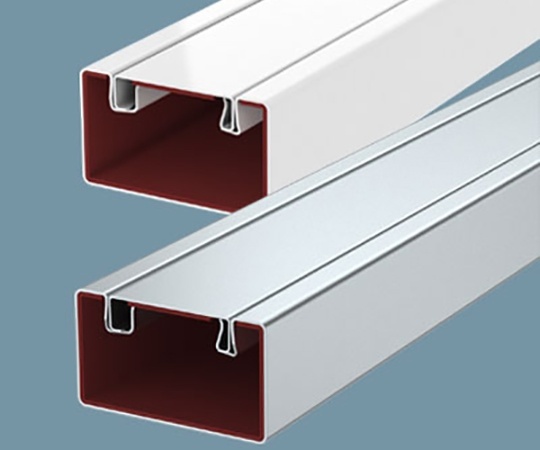

Der PYROLINE® Rapid steht in unterschiedlichen Ausführungen zur Verfügung, so dass er in verschiedenen Installationsumgebungen zum Einsatz kommen kann. Der PYROLINE® Rapid BSKM 0407 zeichnet sich durch besonders kleine Abmessungen aus und ist ideal für geringes Kabelaufkommen geeignet. Für architektonisch anspruchsvolle Umgebungen ist der PYROLINE® Rapid in reinweißer Ausführung erhältlich.
Variantenvielfalt für individuelle Ansprüche
| Produktabbildung | Bezeichnung | Typ | Artikel-Nr |
 |
Brandschutzkanal I30 bis I120 | BSKM 0711 FS | 7216300 |
 |
Brandschutzkanal I30 bis I120 | BSKM 1025 FS | 7216400 |
 |
Brandschutzkanal I30 bis I120 | BSKM 0407 FS | 7216500 |
 |
Brandschutzkanal I30 bis I120 | BSKM 0407 RW | 7216501 |
 |
Brandschutzkanal I30 bis I120 | BSKM 0711RW | 7216600 |
 |
Brandschutzkanal I30 bis I120 | BSKM 1025RW | 7216630 |

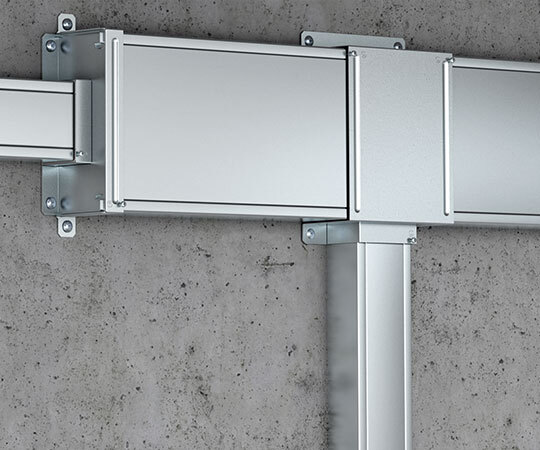

Alle Vorteile des PYROLINE® Rapid im Überblick
© OBO Bettermann Holding GmbH & Co. KG
© OBO Bettermann Holding GmbH & Co. KG
- Hohes Nutzvolumen bei geringem Platzbedarf
- Leichte Bauweise sorgt für Montagevorteil
- Dank des rastbaren Deckels ist eine schnelle Nachbelegung möglich
- Vereinfachte Montage durch Bodenlochung
- Aktive Brandlastkapselung und sichere Verhinderung der Brandweiterleitung
- Schutzklassen I30 bis I120
- Reinweiße Ausführung für die Installation in architektonisch anspruchsvollen Bereichen
- Vorgefertigte Bauteile verhindern Beschädigung der Kabel
- Als Installationshilfen stehen Kabelklammern zur Verfügung
- Trennstegeinbau für getrennte Leitungsverlegung ist möglich

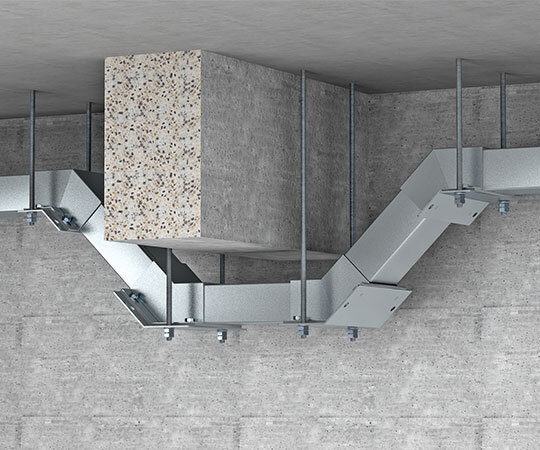

- Umfangreiches Zubehör und diverse Formteile stehen zur Verfügung
Der PYROLINE® Rapid ist speziell für die Installation in Flucht- und Rettungswegen geeignet. Seine dämmschichtbildende und aufschäumende Innenbeschichtung unterbindet bis zu 120 Minuten den Austritt von Rauchgasen und Feuer. Bei geringem Platzbedarf und dezenter Integration in das Raumbild überzeugt der PYROLINE® Rapid mit seinem hohen Nutzvolumen und kann eine Kabellast von 30 kg / m aufnehmen.
