PV Next Mini 2MPP ‒ Generatoranschlusskästen einer neuen Generation
Der Generatoranschlusskasten ist ein wichtiger Bestandteil jeder Photovoltaikanlage. Mit dem PV Next Mini erweitert Weidmüller sein Portfolio an DC-Generatoranschlusskästen um eine besonders platzsparende Variante. Mit den neuen Varianten PV Next Mini 2MPP können nun auch Anlagen mit 2MPP (Maximum Power Point) durch die besonders kompakten Boxen geschützt werden.
Inhaltsverzeichnis und Quicklinks
Kompakte DC-Generatoranschlusskästen PV Next Mini
© Weidmüller GmbH & Co. KG
Ein deutlich gestiegenes Umweltbewusstsein, vermehrter Umstieg auf Elektromobilität und der Wunsch vieler Verbraucher nach mehr Unabhängigkeit lassen die Nachfrage nach PV-Anlagen auch bei Eigenheimbesitzern steigen. Die Akzeptanz und Investitionsbereitschaft bei privaten Verbrauchern und in der Wirtschaft fordern neue innovative technische Ansätze. Die Generatoranschlusskästen der PV-Next-Reihe erleichtern dem Installateur den Aufbau und die Einrichtung von PV-Anlagen.
Die PV Next-Reihe mit einem besonders platzsparenden Design

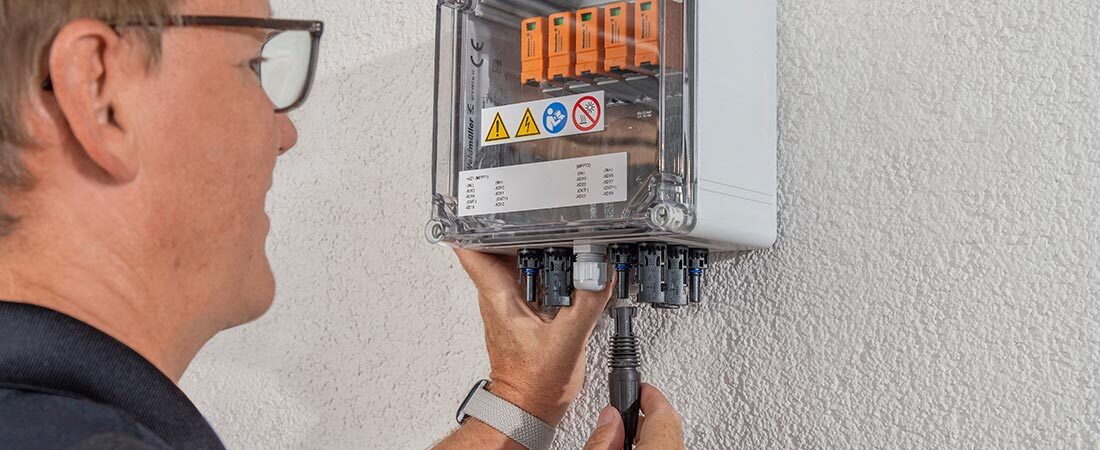

Bei PV-Aufdachanlagen werden die Generatoranschlusskästen häufig direkt unter dem Dach montiert, um Kabel einzusparen. Hierzu werden Boxen mit besonders geringen Abmessungen benötigt. Denn sind die einzelnen PV-Module auf dem Dach montiert, werden die Strings zu wenigen gebündelten Strings im Generatoranschlusskasten zusammengeschlossen. Die PV-Next-Mini-Anschlusskästen können auf kleinstem Raum montiert werden. Mit den geringen Abmaßen von nur 200 x 200 x 132 mm finden sie auch unter dem Dach in der kleinsten Ecke Platz. Die einfache Plug-and-play-Lösung spart Kabel und Installationszeit ein. Mit den neuen Varianten PV Next Mini können nun auch Anlagen mit 2MPP, beispielsweise zur Leistungsmaximierung bei Anlagen auf unterschiedlichen Dachflächen, geschützt und verbunden werden.
Das innovative Konzept für Stringwechselrichter
 © Weidmüller GmbH & Co. KG |
5 GehäusegrößenJe nach Anwendung ist PV Next für bis zu 6 MPPTs pro Gehäuse erhältlich. Mit Sicherungen für bis zu 2 und ohne für bis zu 3 Größen. Ein frei skalierbares System. |
 © Weidmüller GmbH & Co. KG |
Mit und ohne SicherungenDie Version mit Sicherungen ist optional zum Schutz der Panels vor Rückstrom erhältlich. Die Leiterplatte ohne zusätzliche Sicherungen ist kleiner. |
 © Weidmüller GmbH & Co. KG |
ÜberspannungsschutzAlle Kästen schützen Ihre Panels oder Wechselrichter vor Überspannungen. Unser Standardableiter auf der Leiterplatte ist vom Typ 1. |
 © Weidmüller GmbH & Co. KG |
PUSH IN-Anschluss auf der PlatineDie integrierte, wartungsfreie PUSH IN-Technologie für alle Ein- und Ausgänge reduziert die Arbeitszeit und Fehleranfälligkeit deutlich. |
 © Weidmüller GmbH & Co. KG |
Plug-and-Play-AnschlussWählen Sie den WM4 C-Anschluss für das einsatzfertige Gehäuse und reduzieren Sie die Anschlusszeit erheblich. Die andere Möglichkeit ist die Wahl von Kabelverschraubungen und individuelle Verkabelung. |
 © Weidmüller GmbH & Co. KG |
Schalter optionalFür viele Solaringenieure ist es wichtig, einen Schalter an der Box zu haben. In anderen Regionen ist dies nicht notwendig. Wählen sie aus. |
 © Weidmüller GmbH & Co. KG |
Variable Bündelung der Strings Mit unseren Kabelverschraubungsvarianten können Sie selbst entscheiden, ob Sie die Strings bündeln, oder heraus leiten. Das beiliegende Dichtungsset deckt beide Möglichkeiten ab. |
 © Weidmüller GmbH & Co. KG |
Deckt alle Anschlussvarianten abVon 2IN, über 2MPPT bis zu 6MPPT oder 6IN-1OUT – wir können mit unseren Varianten alle Anforderungen abdecken. |
Einfach. Schnell. Sicher.
Vorteile der PV Next Mini 2MPP
- Besonders kompakte Abmessungen für platzsparende Installation
- Kernsortiment sofort ab Lager lieferbar
- Passende Lösungen für alle Wechselrichtertypen in Europa
- 15 A pro Sting / 1100 V
Die neuen Produktvarianten vereinen alle Vorteile unserer PV Next-Reihe mit einem besonders platzsparenden Design.
Produktübersicht
PV Next Mini 2MPP für Wohngebäude
Unsere DC-Generatoranschlusskästen PV Next Mini vereinfachen die Installation und geben Anwendern die Möglichkeit, Kurzschluss- und Überspannungsschutz kostengünstig zu integrieren. Sie widerstehen Umgebungstemperaturen von bis zu 50 °C und entsprechen den Vorgaben gemäß IEC 61439-2. Das äußerst kompakte Design der Produktreihe ermöglicht eine optimale thermische und mechanische Funktionalität aller integrierten Komponenten.
- Besonders kompakte Abmessungen für platzsparende Installation
- Einsparung von 50 % der Verkabelung – Strings können in der Box gebündelt werden
- Gewohnte Flexibilität bei den Anschlussarten – Kabelverschraubung und PV-Stecker
|
Produkt- |
Typ | Überspannungsschutz Anforderungsklasse |
Anschluss | Artikelnr. | |
 |
PVN DC 2IN/1OUTX2 2MPPT SPD1R WM4C 1.1KV | Typ: I / II | Steckverbinder, WM4C | 2866340000 | |
 |
PVN DC 2IN/1OUTX2 2MPPT SPD1R EVO 1.1KV | Typ: I / II | Steckverbinder, MC4 EVO2 | 2866360000 |
|
 |
PVN DC 2IN/1OUTX2 2MPPT SPD1R CG 1.1KV | Typ: I / II | Verschraubung, PUSH-IN Anschluss | 2866320000 |
|
|
PVN DC 2IN/1OUTX2 2MPPT SPD2R WM4C 1.1KV | Typ: II | Steckverbinder, WM4C | 2866350000 |
|
|
PVN DC 2IN/1OUTX2 2MPPT SPD2R EVO 1.1KV | Typ: II | Steckverbinder, MC4 EVO2 | 2866370000 |
|
|
PVN DC 2IN/1OUTx2 2MPPT SPD2R CG 1.1kV | Typ: II | Verschraubung, PUSH-IN Anschluss | 2866330000 |
|
Feuerwehrschalter PV Next für sichere Fernabschaltung
Der neue Feuerwehrschalter PV Next kann Strings äußerst platzsparend kombinieren und im Brandfall zuverlässig trennen. Der Stromfluss von den Photovoltaikmodulen wird unterbrochen, sobald die Stromversorgung innerhalb oder außerhalb des Hauses abgeschaltet wird. Im Gegensatz zu anderen Lösungen wird nur während des Schaltvorgangs Strom verbraucht.
- Energiesparendes, vollständig autonomes Ein- und Abschalten
- Einfache und platzsparende Installation
- Effiziente Kombination von Strings mit Kabeleinsparung von bis zu 50 %
|
Produkt- |
Typ |
Strom |
Anschluss | Artikelnr. | |
 |
PVN1M1I2S1FXVXO0TXPX10 | 50 A | Verschraubung, PUSH IN Anschluss | 2778850000 | |
 |
PVN1M1I2S1FXVXO1TXPX10 | 34 A | Steckverbinder, WM4C | 2778860000 |
|
 |
PVN1M2I4S1FXVXO0TXPX10 | 2 x 50 A | Verschraubung, PUSH IN Anschluss | 2778870000 |
|
 |
PVN1M2I4S1FXVXO1TXPX10 | 2 x 34 A | Steckverbinder, WM4C | 2778880000 |
|
