Schnell und professionell!
Intelligente und fachgerechte Kabelinstallation erfordert nicht nur gut ausgebildetes Fachpersonal, sondern auch durchdachte Befestigungselemente. Damit Elektriker und Ingenieure ihre Arbeit sicher und effizient ausführen können, entwickelt HellermannTyton praxisnahe Lösungen, die selbst die Arbeit an Profilschienen und im Schaltschrank zum Kinderspiel machen.
Inhaltsverzeichnis und Quicklinks
Perfekte Lösungen für das Führen von Kabeln und Leitungen.

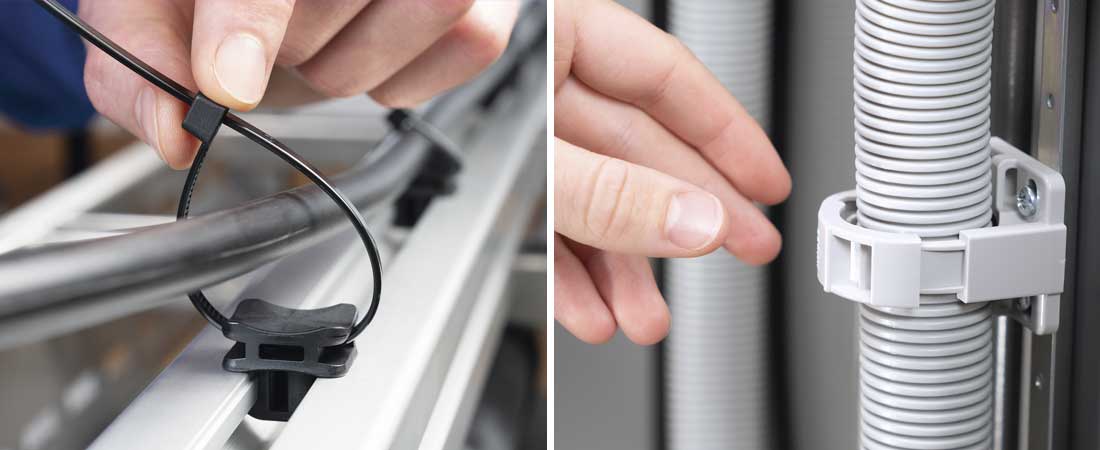

© HellermannTyton GmbH: IWS Wellrohre- und Halter sowie Kabelbindersockel ACFM.
Produktdesigner vom Kabelmanagementspezialisten HellermannTyton haben einen neuen Kabelbindersockel entwickelt, der die steigende Nachfrage von Elektroingenieuren und Monteuren erfüllt, Leitungen sicher an Konstruktionsschienen zu befestigen.
Der ACFM-Sockel kann durch eine 90°-Drehbewegung in der Nut des Konstruktionsprofils montiert oder demontiert werden. Kein Loch, keine Schraube und kein Ankerstein ist für den sicheren Halt notwendig.
Gut durchdacht! Sichere Leitungsführung.
© HellermannTyton GmbH: Kabelbindersockel ACFM – verfügbar in 6 Größen.Retter in der Nut:
Konstruktionsprofile aus Aluminium sind mittlerweile in nahezu allen Bereichen der Industrie zu finden. Sie sind robust und langlebig, bieten höchste Stabilität bei minimalem Gewicht und sind extrem vielseitig. Mit unseren ACFM-Sockeln können Sie zukünftig Leitungen individuell entlang Ihrer Profile führen und problemlos erweitern.
Ihre Vorteile der ACFM-Kabelbindersockel:
- Handmontage mit einfacher 90° Drehung
- Passgenau für 6, 8 und 10 mm Nutbreite
- Profilhersteller/-breite übergreifend
- Kabelführung längs und quer
- Konkav gerundete Kontur zentriert Bündelgut
- Für alle Kabelbinder bis 8 mm Breite
- Mehrfache Montage und Demontage möglich
Fest, sicher und durchdacht:
Sowohl im Schaltschrankbau als auch im Maschinen- und Anlagenbau sind einfache und praktische Lösungen zum Befestigen und Führen von Leitungen gefragt. Dafür sind unsere neuen IWS-Wellrohrhalter und Wellrohre genau das Richtige.
Das durchdachte Design der CTCC IWS-Wellrohrhalter befriedigt das Bedürfnis von Schaltschrank- und Maschinenbauern für effizientere Lösungen zum Befestigen, Führen und Schützen von Leitungen.
Das Augenmerk des neuen Befestigungselements liegt auf der Einfachheit und Qualität in der sorgfältigen Verarbeitung von kleinen Details.
© HellermannTyton GmbH: Wellrohrhalter: hält das Rohr schon in geöffneten Zustand.Ihre Vorteile der IWS Wellrohre – und halter:
- Vorfixierung im offenen Zustand durch schmale Öffnung und zusätzlicher Rippe
- Verschluss klickt, wenn ordnungsgemäß verriegelt
- Wellrohr kann in Halterung rotieren
- Beidseitiger Befestigungspunkt für Kabelbinder – ermöglicht zusätzliche Kabel- und Leitungsführung
- Schraublöcher abgestimmt auf das Lochbild im Schaltschrank
- Einfaches Wiederöffnen von oben mit Schraubendreher
- Aussparung für zusätzliches Verlegen von Kabeln und Leitungen, z.B. Massekabel
- Vier Halter abgestimmt auf vier Wellrohrgrößen. Wellrohre sehr flexibel mit guter Abriebfestigkeit
Sichere Leitungsführung an Profilschienen
| Artikelbezeichnung | Artikelnr. | DEHA Nr. | |
 |
CTCC-IWS17-MB43 CTCC-IWS29-MB43 CTCC-IWS37-MB65 CTCC-IWS50-MB65 |
169-22000 169-22001 169-22002 169-22003 |
6150356 6150357 6150358 6150359 |
 |
IWS17 IWS29 IWS37 IWS50 |
169-22171 169-22291 169-22371 169-22501 |
6149053 6149054 6149055 6149056 |
 |
ACFM1W13PT3.5 (500) ACFM2W10PT6 (500) ACFM2W10PT6 (25) ACFM4W8PT2.2 (500) ACFM4W8PT2.2 (25) ACFM5W8PT4.5 (500) ACFM5W8PT4.5 (25) ACFM7W10PT5.3 (500) ACFM7W10PT5.3 (25) ACFM8W6.2PT2.75 (500) ACFM8W6.2PT2.75 (25) |
151-02942 151-02858 151-03055 151-03176 151-03247 151-03192 151-03245 151-03193 151-03246 151-03248 151-03249 |
6149031 5950068 5950069 6202190 6202195 6202191 6202193 6202192 6202194 6202196 6202197 |
