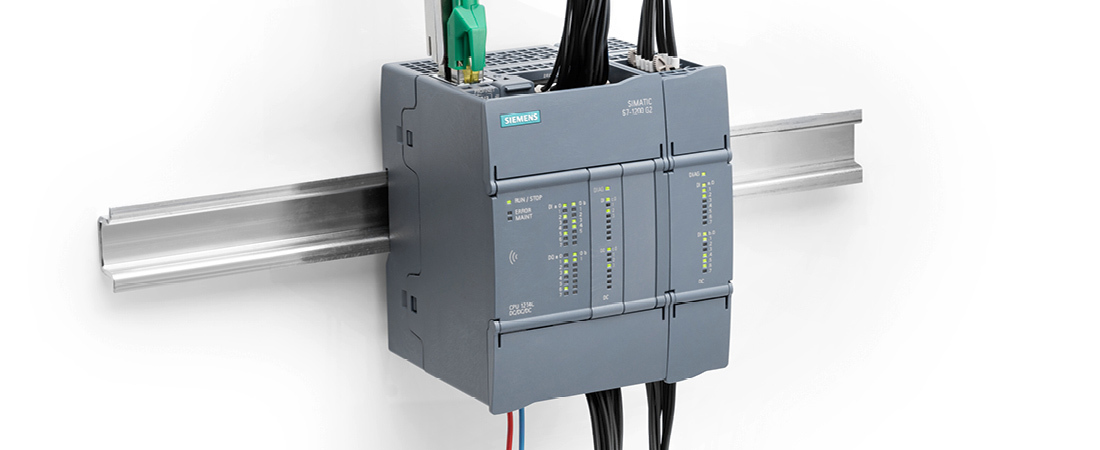

Siemens SIMATIC S7-1200 G2: SPS mit integrierter Bewegungssteuerung für KMU
Die SIMATIC S7-1200 G2 ist eine kompakte speicherprogrammierbare Steuerung (SPS) von Siemens für die Basisautomatisierung in kleinen und mittleren Unternehmen. Sie integriert Bewegungssteuerung direkt in die SPS, von der einfachen Einachssteuerung bis zur koordinierten Mehrachssteuerung und einfachen Kinematik, ohne dass dafür zusätzliche Komponenten nötig sind. Intuitive Technologieobjekte vereinfachen die Konfiguration von Bewegungsprofilen im TIA Portal und verkürzen damit die Inbetriebnahmezeit. Integrierte ausfallsichere Funktionen ermöglichen koordinierte Maschinensicherheit direkt in der SPS, ohne separate Sicherheitssteuerung.
Inhaltsverzeichnis und Quicklinks
Integrierte Bewegungssteuerung im Detail
Die integrierte Bewegungssteuerung der S7-1200 G2 deckt das gesamte Spektrum von der einfachen Einzelachse bis zur komplexen Kinematik ab. Koordinierte Achssteuerung ermöglicht das synchronisierte Verfahren mehrerer Achsen, etwa für Portalsysteme oder mehrachsige Handlingaufgaben. Einfache Kinematikfunktionen erlauben zudem die Ansteuerung von Robotersystemen wie SCARA-Kinematiken direkt aus der SPS, ohne separate Robotersteuerung.
- Einachssteuerung bis koordinierte Mehrachssteuerung: deckt einfache und komplexe Bewegungsaufgaben in einem Gerät ab
- Technologieobjekte: vereinfachen die Konfiguration von Bewegungsprofilen im TIA Portal
- Reduzierte Systemarchitektur: weniger zusätzliche Komponenten durch integrierte Funktionalität
- Schnellere Inbetriebnahme: kürzere Markteinführungszeit durch effizientes Engineering
Was ist neu in FW V4.1 und TIA Portal V21?
Mit Firmware V4.1 und TIA Portal V21 erhält die SIMATIC S7-1200 G2 mehrere neue Funktionen für Anbindung, Simulation und Motion Control:
- OPC UA Server: OPC UA Server unterstützt
- System-Webseiten: System-Webseiten für den Onboard-Webserver
- Support für Central User am UMC Server: zentrale Benutzerverwaltung für mehrere Steuerungen
- PLCSIM Advanced V8.0 Support: PLCSIM Advanced V8.0 unterstützt
- Pulse Train Outputs (PTOs) in Motion Control: Unterstützung gepulster Ausgänge für Schrittmotor-Anwendungen
- Dual Core Support: Dual Core Support für Motion Control
- Absoluter Gleichlauf (Absolute Gearing): Absoluter Gleichlauf unterstützt
- Standard-Kurvenscheiben-Unterstützung: Standard-Kurvenscheiben unterstützt
- Kinematics: SCARA bis 3D mit Orientierung: inklusive Kinematik-Workspace und Kinematik-Tools im TIA Portal
- Drehmomentbegrenzung (Torque Limiting): Drehmomentbegrenzung unterstützt
SIMATIC S7-1200 G2: Klein in der Größe, groß in der Leistung!© Siemens 2025. Alle Rechte vorbehalten.
CPUs: Standard und Failsafe
Die S7-1200 G2 ist in zwei Leistungsklassen (1212C, 1214C) sowie je zwei Standard- und zwei Failsafe-Varianten erhältlich. Die Failsafe-CPUs (Kennzeichnung FC) verfügen über integrierte Sicherheitsfunktionen nach den einschlägigen Normen für funktionale Sicherheit und ermöglichen koordinierte Maschinensicherheit direkt in der Steuerung, ohne separate Sicherheits-SPS. Alle CPUs sind sowohl mit DC- als auch mit AC/Relais-Versorgung erhältlich.
| Produktabbildung | Artikelnummer | Bezeichnung | Kategorie | |
 |
6ES7212-1AG50-0XB0 | SIMATIC S7-1200 G2: Kompakt CPU 1212C DC/DC/DC | Standard | |
 |
6ES7212-1BG50-0XB0 | SIMATIC S7-1200 G2: Kompakt CPU 1212C AC/DC/RLY | Standard | |
 |
6ES7214-1AH50-0XB0 | SIMATIC S7-1200 G2: Kompakt CPU 1214C DC/DC/DC | Standard | |
 |
6ES7214-1BH50-0XB0 | SIMATIC S7-1200 G2: Kompakt CPU 1214C AC/DC/RLY | Standard | |
 |
6ES7212-1AF50-0XB0 | SIMATIC S7-1200 G2: Failsafe Kompakt CPU 1212FC DC/DC/DC | Failsafe | |
 |
6ES7214-1AF50-0XB0 | SIMATIC S7-1200 G2: Failsafe Kompakt CPU 1214FC DC/DC/DC | Failsafe |
Erweiterungsmodule, Software und Stromversorgung
Für die Erweiterung der CPU um zusätzliche Ein- und Ausgänge stehen ein analoges und ein digitales Erweiterungsmodul zur Verfügung. Die Engineering-Software STEP 7 Basic V21 wird für die Programmierung der S7-1200 G2 benötigt und ist als Floating License erhältlich, die nicht an einen festen Arbeitsplatz gebunden ist. Das Powermodul PM 1207 versorgt die Steuerung mit der benötigten Betriebsspannung.
| Produktabbildung | Artikelnummer | Bezeichnung | Kategorie | |
 |
6ES7233-4HD50-0XB0 | SB 1233 Analoge E/A, 2AI/2AO | Erweiterungsmodul | |
 |
6ES7223-5BH50-0XB0 | SM 1223 Digitale E/A, 8DI/8DO | Erweiterungsmodul | |
 |
6ES7822-0AA25-0YA5 |
SIMATIC STEP 7 Basic V21, Floating License |
Software | |
 |
6EP3333-4SB00-3AX0 |
Powermodul PM 1207 24V/5A |
Stromversorgung |
Häufige Fragen zur SIMATIC S7-1200 G2
- Was unterscheidet die Failsafe-CPUs (FC) von den Standard-CPUs der S7-1200 G2?
Die Failsafe-CPUs (Kennzeichnung FC, z.B. 1212FC, 1214FC) verfügen über integrierte Sicherheitsfunktionen für koordinierte Maschinensicherheit direkt in der Steuerung. Standard-CPUs ohne FC-Kennzeichnung bieten diese integrierten Sicherheitsfunktionen nicht und benötigen bei Bedarf eine separate Sicherheitslösung.
- Welche Bewegungssteuerungsfunktionen unterstützt die S7-1200 G2?
Die S7-1200 G2 unterstützt Bewegungssteuerung von der einfachen Einachssteuerung über koordinierte Mehrachssteuerung bis zur einfachen Kinematik, einschließlich SCARA-Kinematik bis 3D mit Orientierung im TIA Portal V21.
- Was ist eine Floating License bei der STEP 7 Basic Software?
Eine Floating License ist nicht an einen festen Arbeitsplatz gebunden, sondern kann von unterschiedlichen Nutzern im Unternehmen zeitlich versetzt verwendet werden, solange die Lizenzanzahl nicht überschritten wird.
- Welche Vorteile bietet PLCSIM Advanced V8.0 für die S7-1200 G2?
PLCSIM Advanced V8.0 ermöglicht die Simulation der S7-1200 G2 ohne reale Hardware. Das erlaubt das Testen von Programmen und Bewegungsabläufen bereits vor der Inbetriebnahme an der echten Maschine.
