Weltweit schmalster Brandschutzschalter (AFDD) mit integriertem Leitungsschutz
Vorreiter sein.
Mit dem neuen Brandschutzschalter (AFDD) 5SV6 aus dem SENTRON-Portfolio bringt Siemens als erster Hersteller bereits die dritte Produktgeneration für den präventiven Brandschutz auf den IEC-Markt. Das intelligente Gerät ist der weltweit schmalste Brandschutzschalter mit integriertem Leitungsschutz in nur einer Teilungseinheit (TE). Es erkennt zugleich Fehlerlichtbögen in den elektrischen Leitungen und schützt bei Überlast und Kurzschluss.
Inhaltsverzeichnis und Quicklinks
Perfekte Ergänzung bestehender Schutzgeräte
Eingebaut im Verteiler, ergänzen Brandschutzschalter die bestehenden Schutzgeräte perfekt: Leitungsschutzschalter bieten Sicherheit vor Kurzschluss sowie vor Überlast. Sie trennen bei parallelen Lichtbögen wegen ihres hohen Auslösewertes nur sehr begrenzt zwischen Außenleitern oder zwischen Außen- und Neutralleiter. Fehlerstrom-Schutzeinrichtungen erfassen Fehlerströme und damit ggf. Fehlerlichtbögen gegen Erde und können in diesen Fällen, abhängig vom Bemessungsfehlerstrom, neben Fehlerschutz und zusätzlicher Sicherheit auch einen Brandschutz bieten.
Serielle Fehlerlichtbögen können diese Schutzeinrichtungen jedoch nicht erkennen. Dabei stellen gerade diese seriellen Fehlerlichtbögen eine der häufigsten elektrisch bedingten Brandursachen dar. Sie können unter anderem bei beschädigten Kabelisolierungen, gequetschten Leitungen, abgeknickten Steckern oder losen Kontaktstellen in der Elektroinstallation entstehen. Die Folge ist eine starke Erhitzung, die zum Kabelbrand und schließlich zum Brand des Gebäudes führen kann. Brandschutzschalter erhöhen damit die Sicherheit von Personen, Anlagen und Vermögenswerten deutlich.
Aus der Praxis: Bewährungsprobe schon vor Übergabe

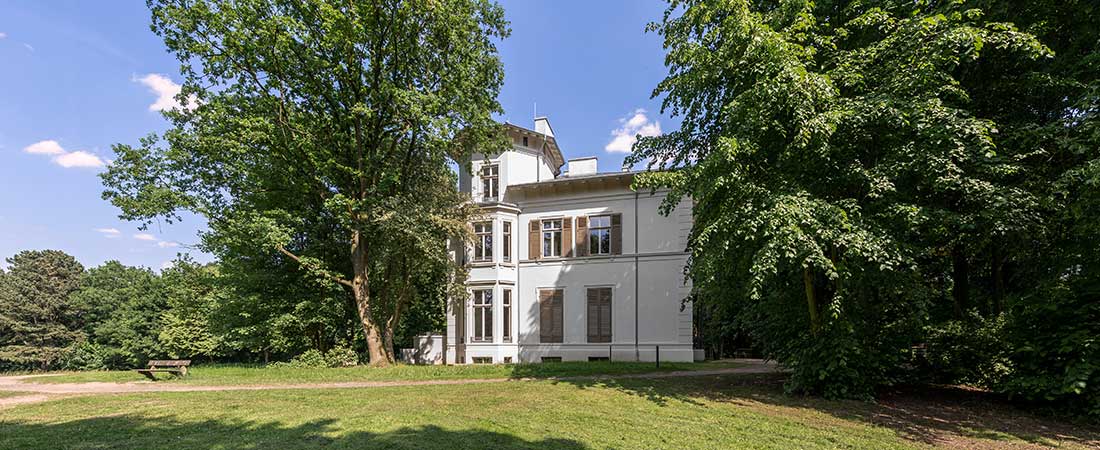

Bekanntermaßen ist der Einsatz von Brandschutzschaltern gemäß DIN VDE 0100-420 in vielen Anwendungsfeldern für Neubauten wie auch für bestehende Gebäude, an denen wesentliche Veränderungen der Elektroinstallation durchgeführt werden, als „anerkannte Regel der Technik“ vorgeschrieben. Dass diese Vorgaben durchaus sinnvoll sind, zeigen viele realisierte Projekte – wie dieser aktuelle Fall aus Hamburg: So erstrahlt die historische „Amsinck-Villa“ im Hamburger Stadtteil Lokstedt nach einer Komplettsanierung seit dem Frühjahr 2018 wieder in neuem Glanz und bietet außerdem reichlich Platz für eine moderne Kindertagesstätte. Diese Nutzung sprach von Anfang an für den Einsatz von Brandschutzschaltern. Seine Bewährungsprobe bestand einer der Schalter aber schon vor der offiziellen Übergabe an die Bauherren: Er löste korrekt aus und ermöglichte es so, einen gefährlichen Baumangel rechtzeitig zu entdecken.
Kurz vor der Übergabe löste ein Brandschutzschalter in einer der Unterverteilungen reproduzierbar aus, was auf eine eindeutig fehlerhafte Leitung hinwies. Durch das korrekte Funktionieren des Schalters konnte der betroffene Stromkreis eindeutig identifiziert und der Fehler so gefunden und behoben werden: Der Trockenbauer hatte die Leitung bei der Errichtung einer Hohlwand mit einer Tigersäge beschädigt.
Eine mögliche Folge wäre eine punktuelle Hitzeentwicklung von mehreren tausend Grad gewesen. Tatsächlich ist Elektrizität eine der häufigsten Brandursachen. Unter diesen Bränden werden knapp 30 Prozent durch Mängel in der Elektroinstallation, vom Verteiler bis zur Steckdose, verursacht.
Bereit für neue Geschäftschancen
- Isolationsprüfung ohne Abklemmen
- Normgerechte Erweiterung der Elektroinstallation
- Neues Verschienungskonzept
- Einspeisung unten und oben möglich
- Weltweit schmalste AFDD/LS-Kombination – 50% Platzersparnis im Verteiler

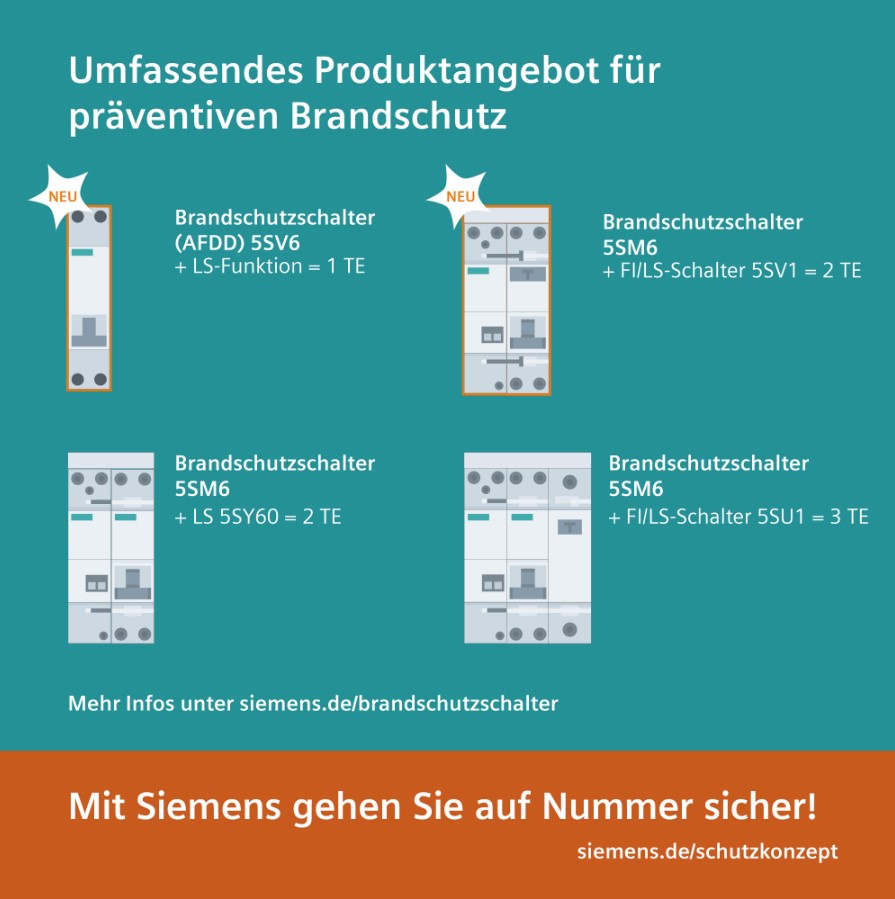

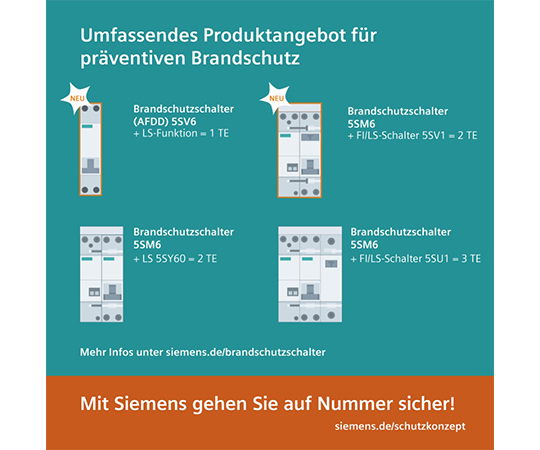

Brandschutzschalter 5SV6 mit integriertem LS-Schalter in nur 1 TE
AFDD / 6 kA | B-Charakteristik | C-Charakteristik | |
6 A | 5SV6016-6KK06 | 5SV6016-7KK06 | |
10 A | 5SV6016-6KK10 | 5SV6016-7KK10 | |
13 A | 5SV6016-6KK13 |
5SV6016-7KK13 |
|
16 A | 5SV6016-6KK16 | 5SV6016-7KK16 | |
20 A |
5SV6016-6KK20 |
5SV6016-7KK20 | |
25 A | 5SV6016-6KK25 | 5SV6016-7KK25 | |
32 A |
5SV6016-6KK32 |
5SV6016-7KK32 |
