LiveLink. Lichtmanagement revolutionär einfach.

Licht und Leuchten
10.04.2018

Das neue DALI-basierte System.



LiveLink ist das neue DALI-basierte Lichtmanagement-System. Was früher als sehr komplex und zeitaufwendig war, ist jetzt mit LiveLink ganz ohne Spezialkenntnisse und Programmiererfahrung in wenigen Minuten konfiguriert. Mit dem Tablet oder Smartphone ist die Bedienung intuitiv und einfach. Die LiveLink-App führt schrittweise durch die Installation. Häufig vorkommende Anwendungsszenarien, zum Beispiel in einem Büro oder Klassenzimmer, sind als sogenannte Use Cases hinterlegt und machen die Planung besonders einfach. Spezielle, hochempfindliche Sensoren von STEINEL schalten das Licht präzise entsprechend der Raumnutzung und der vorhandenen Menge an Tageslicht.



Sie möchten einen Besprechungsraum mit sensorgesteuerter und damit besonders energieeffizienter Lichttechnik ausstatten? Lesen Sie weiter und bewerben Sie sich weiter unten im Beitrag für die „Mission Besprechungsraum“ und gewinnen Sie ein LiveLink Starter Kit inklusive DALI LED-Leuchten und Installations-Support.

Inhaltsverzeichnis und Quicklinks

LiveLink im Überblick.

Systemkomponenten© STEINEL Vertrieb GmbH

Systemkomponenten

Nie war Lichtmanagement sicherer und schneller zu planen, einzurichten und zu bedienen, als mit LiveLink. Mit nur einem Steuergerät und zwei komfortablen Apps lassen sich im Handumdrehen individuell definierbare Räume konfigurieren und steuern. Die Installation von LiveLink beginnt mit einer herkömmlichen DALI-Verdrahtung: Die Komponenten – Leuchten, Sensoren und Taster – werden über DALI an das Steuergerät angeschlossen. Steuergerät und Leuchten benötigen zudem einen Standard-Netzanschluss.

Die Komponenten

  • Die „Sinnesorgane“ des LiveLink-Systems sind die STEINEL-Sensoren der LiveLink-Serie.
  • Das Steuergerät kann über Tablet, Smartphone oder Taster gesteuert werden.
  • Der LiveLink-Tasterkoppler für die Einbindung von bis zu 4 Standard-Tastern.
  • App „LiveLink Install“ für die Konfiguration und Inbetriebnahme.
  • Das LiveLink-System kann mit allen DALI-Leuchten verbaut werden.
  • Das LiveLink-System wird über handelsübliche 5-adrige Leitungen installiert.
© STEINEL Vertrieb GmbH

APP

Zur Inbetriebnahme bietet die App „LiveLink Install“ dem Installateur zahlreiche intelligente Funktionen für eine schnelle, sichere und einfache Konfiguration des Lichtmanagementsystems. Die LiveLink-Apps sind für die Betriebssysteme iOS und Android verfügbar, die sich durch eine hohe Nutzer­freundlichkeit auszeichnen. Die App „LiveLink Control“ ermöglicht es dem Endverbraucher, Licht schnell und einfach an persönliche oder situative Anforderungen anzupassen.

Die Vorteile der App

  • Einfache Inbetriebnahme
  • Intuitive Bedienung
  • Maximaler Komfort
  • „Drag & Drop“-Funktion
  • Anwendung via Smartphone und Tablet
© STEINEL Vertrieb GmbH

Software

In Zusammenarbeit mit Planern, Architekten, Installateuren und Nutzern haben wir bei der Entwicklung der Software höchsten Wert auf die Bedürfnisse der Anwender gelegt. Die grafische Benutzeroberfläche und die intuitive Be­nutzerführung erweisen sich als wesentliche Vorteile für die Praxis. Schnell und einfach sind somit nicht nur die Installation der LiveLink-Komponenten, sondern auch die Konfiguration und die individuelle Einstellung.

Hier finden Sie das LiveLink Systemhandbuch.

© STEINEL Vertrieb GmbH

Fertige Anwendungen

Um die Planung und Installation von Leuchten zu vereinfachen bietet LiveLink den Nutzern eine Reihe voreingestellter Raumkonfigurationen an. Diese „Use-Cases“ geben dem Nutzer die Sicherheit einer optimal und normgerecht kon­fi­gurierten Beleuchtung. Die Zusammenfassung der Leuchten zu Gruppen mit entsprechenden Voreinstellungen gewährleistet, dass der Installateur das Lichtmanagementsystem mühelos in Betrieb nehmen kann.

In 5 einfachen Schritten zur Inbetriebnahme

  • Use Case je nach Raumsituation aussuchen
  • Leuchten und Sensoren per „Drag & Drop“ zuweisen
  • Verschiedene Szenen verwalten
  • Taster konfigurieren
  • Passwort für den Nutzerzugang festlegen

Für jedes Gebäude und jede Anwendung die richtige Lösung.

LiveLink bündelt Wissen über architektonische Gegebenheiten und diverse branchenspezifische Anforderungen. Es bietet Installateuren und Anwendern einen gleichzeitig professionellen und doch einfachen und sicheren Zugang zu den Möglichkeiten der Lichtsteuerung. So kann fast jede Branche und jeder Anwendungsbereich von LiveLink profitieren, da individuelle Szenarien und Normen bereits berücksichtigt sind.

  • LiveLink Anwendungsbeispiel im Flur© STEINEL Vertrieb GmbH
  • LiveLink Anwendungsbeispiel Schule© STEINEL Vertrieb GmbH
  • LiveLink Anwendungsbeispiel im Krankenhausflur© STEINEL Vertrieb GmbH
  • LiveLink Anwendungsbeispiel im Büro© STEINEL Vertrieb GmbH
  • LiveLink Anwendungsbeispiel im Gitarrenshop© STEINEL Vertrieb GmbH
  • LiveLink Anwendungsbeispiel Industriehalle© STEINEL Vertrieb GmbH

Licht zum Verlieben.

LiveLink macht Schule. Eine kleine Anwendungsgeschichte.

Lust auf eine Bildergeschichte? Hier erfahren Sie am Beispiel einer Schule, die ihre Klassenzimmer mit intelligentem Licht nachrüsten möchte, einfach und unterhaltsam, wie sich LiveLink im Alltag bewährt.

Lichtmanagement mit LiveLink ganz einfach verstehen.

Lichtmanagementsystem LiveLink | Tutorial | STEINEL Professional

Die Produkte

  • LiveLink Steuergerät
  • LiveLink Starterkit
  • LiveLink Tasterkoppler

LiveLink Steuergerät

Das Herzstück des Lichtmanagementsystems. LiveLink Steuergerät mit kompakter Bautiefe von nur 21mm, universelle DALI-Schnittstelle zur Ansteuerung und Versorgung von bis zu 16 Leuchtengruppen und 64 Einzelkomponenten, Direktanschluss für 1 Taster, Steuerung über Tablet, Smartphone oder Taster, Schutz durch autark verschlüsseltes WLAN-Netz, stromausfallsichere Speicherung der Konfiguration.

LiveLink Starterkit

LiveLink Starterkit bestehend aus der LiveLink Steuerbox, dem Präsenzmelder IR Quattro HD LiveLink und dem Tasterkoppler DALI 4-fach. Der Anwendungsbereich umfasst größere Räume wie etwa Klassen- oder Konferenzräume.

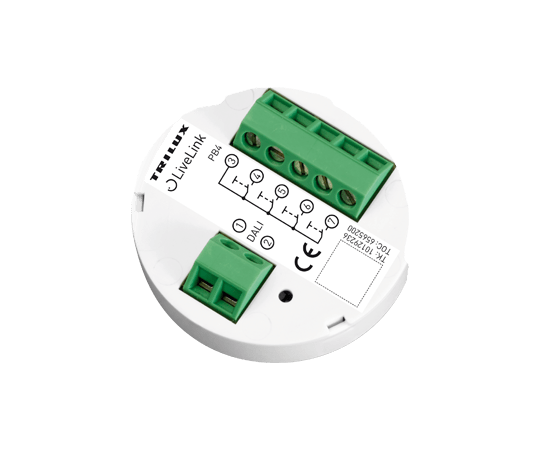

LiveLink Tasterkoppler

LiveLink DALI Tasterkoppler zur Einbildung von bis zu 4 Standard-Tastern in das LiveLink-System.

  • Präsenzmelder IR Quattro HD
  • Präsenzmelder Dual HF
  • Präsenzmelder IR Quattro SLIM XS

Präsenzmelder IR Quattro HD

Keiner erfasst feiner! Infrarot-Präsenzmelder Presence Control PRO IR Quattro HD LiveLink für innen, ideal für mittlere bis große Büros, Konferenz- und Besprechungsräume, Klassenräume und Hörsäle, Sport- und Lagerhallen, Montagehöhe bis 10 m, zur Einbindung in das Livelink-System, 4800 Schaltzonen für höchste Erfassungsqualität, 64 m² echter Präsenzbereich, quadratische Erfassung, mechanisch skalierbar.

Präsenzmelder Dual HF

Aufmerksam hoch 2! Hochfrequenz-Gangsensor Presence Control PRO Dual HF LiveLink für innen, ideal für Gänge und lange Korridore, Montagehöhe bis 3,5 m, mit digitaler DALI-Schnittstelle zur Einbindung in das LiveLink-System, DUAL-HF Technologie mit doppelter Richtcharakteristik für bis zu 20 m radiale Erfassung, temperaturunabhängige Erfassung, HF-Sensortechnik durchdringt auch Glas, Holz und Leichtbauwände, besonders schnelle Schaltung des Lichts.

Präsenzmelder IR Quattro SLIM XS

Auffallend. Unauffällig. IR Quattro SLIM XS, der extra flache Präsenzmelder im Unterputzdosen-Format. Passt in jede handelsübliche Unterputzdose. Nur 6 mm Aufbauhöhe. Hochpräziser 360°-Infrarot-Sensor mit weltweit einzigartiger Retina-Linse und 16 qm quadratischem Präsenzbereich (4 x 4 m). Einstellung per Fernbedienung oder Smart Remote.

  • Präsenzmelder IR Micro
  • Bewegungsmelder IS 345 MX Highbay
  • Bewegungsmelder Light Sensor Dual

Präsenzmelder IR Micro

Klein. Rund. Flach. Kompakte, unauffällige Einzelplatzlösung. 360°-Passiv-Infrarot-Sensor IR Micro LiveLink mit einem Präsenzbereich von 4 x 4 m (präsenz und radial) bzw. 6 x 6 m (tangential). Einfache Schritt-für-Schritt-Konfiguration dank LiveLink-App. Mit patentiertem Multisegment-Pyrosensor und acht Komfortfunktionen. Max. Montagehöhe: 2,8 m. Farbausführung: Weiß.

Bewegungsmelder IS 345 MX Highbay

Überwachung auf höchstem Niveau. Infrarot-Bewegungsmelder IS 345 MX Highbay für innen, ideal für große Höhen in Lagerhallen, Hochregallager, Maschinenhallen, Abfertigungs- und Wartehallen, Montagehöhe bis zu 14 m, Erfassungsfeld 30 x 4 m (radial), großer Anschlussraum für einfache Montage.

Bewegungsmelder Light Sensor Dual

Lichtmessung in Perfektion. Der Dämmerungsschalter Light Sensor Dual mit LiveLink-Schnittstelle misst gerichtetes und diffuses Licht und überwacht Flächen unterhalb des Sensors sowie die Raumhelligkeit. Durch Kombination der Messergebnisse reduzieren sich Fehlereinflüsse.



STEINEL und Trilux – Eine Partnerschaft für besseres Lichtmanagement.

STEINEL TRILUX LiveLink© STEINEL Vertrieb GmbH

Zwei große Namen, ein großes Ziel: intelligentes Licht für alle! STEINEL ist Technologie- und Innovationsführer im Marktsegment Lichtsteuerung durch Sensortechnik. TRILUX ist deutscher Marktführer für professionelle Beleuchtungslösungen. Beide zusammen sind die Erfinder des einfachsten Lichtmanagement-Systems aller Zeiten. Willkommen in der neuen Welt des Lichts. Willkommen bei LiveLink!

TRILUX LiveLink - Interview - Wenn Intelligenz ans Licht kommt

Die App

  • Livelink Control Android© STEINEL Vertrieb GmbH: Livelink Control Android
  • Livelink Control Ios© STEINEL Vertrieb GmbH: Livelink Control iOS
  • Livelink Install Android© STEINEL Vertrieb GmbH: Livelink Install Android
  • Livelink Install Ios© STEINEL Vertrieb GmbH: Livelink Install iOS

LiveLink Control (Android)

Die Android-App „LiveLink Control“ ermöglicht es dem Endverbraucher, Licht schnell und einfach an persönliche oder situative Anforderungen anzupassen.

Zur App

LiveLink Control (iOS)

Die iOS-App „LiveLink Control“ ermöglicht es dem Endverbraucher, Licht schnell und einfach an persönliche oder situative Anforderungen anzupassen.

Zur App

LiveLink Install (Android)

Zur Inbetriebnahme bietet die Android-App „LiveLink Install“ dem Installateur zahlreiche intelligente Funktionen für eine schnelle, sichere und einfache Konfiguration des Lichtmanagementsystems.

Zur App

LiveLink Install (iOS)

Zur Inbetriebnahme bietet die iOS-App „LiveLink Install“ dem Installateur zahlreiche intelligente Funktionen für eine schnelle, sichere und einfache Konfiguration des Lichtmanagementsystems.

Zur App
